SWIT S-4914P

S-4914P

Sistema inalámbrico SDI/HDMI de 1000 m

• Tecnología WHDI (MIMO/OFDM)
• Frecuencia sin licencia de 5,1-5,9 GHz
• 3G/HD/SD-SDI y HDMI sin comprimir
• Distancia de 1000 metros (línea de visión)
• Latencia inferior a 1 milisegundo
• Potencia de radio inferior a 63 mW
• Receptor con antena de panel de 14 dBi integrada
• Transmisión de audio integrada de 2 canales SDI/HDMI
• Compatible con 3-4 pares funcionando en una misma ubicación
• Multidifusión: 1 transmisor a varios receptores
• Mini transmisor con selección de varias placas DV
• Carcasa totalmente metálica, resistente
• Conexión exclusivamente por hardware; Plug and Play

Transmisión inalámbrica WHDI

1000 metros (línea de visión) con el receptor de panel


El sistema inalámbrico S-4914P para la industria cinematográfica y de la radiodifusión se basa en la tecnología inalámbrica WHDI, en bandas sin licencia de 5,1-5,9 GHz, y cuenta con un receptor de panel de alta ganancia de nuevo desarrollo. Admite 3G/HD/SD-SDI y HDMI sin comprimir para transmitir a una distancia de 1000 metros (línea de visión) y con una latencia inferior a 1 milisegundo. El sistema es una conexión puramente de hardware, de tipo «plug and play», ampliamente utilizada en monitorización de dirección, drones, cámaras de teleférico, steadicam, etc.

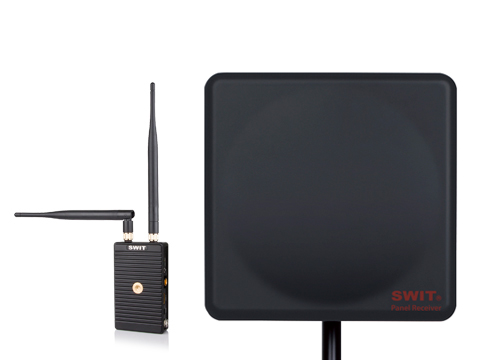

El transmisor

El transmisor cuenta con 2 antenas omnidireccionales; las interfaces de señal son:
1 entrada 3G/HD/SD-SDI
1 entrada HDMI 1.3
(Si se conectan tanto SDI como HDMI, el sistema transmite SDI de forma prioritaria.)
1 entrada de 6-17 V CC

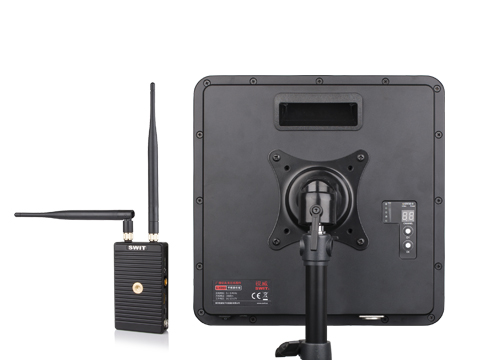

Receptor de panel

El receptor de panel incorpora una antena de panel de alta ganancia de 14 dBi y un receptor inalámbrico integrado, y se instala mediante un trípode de iluminación.

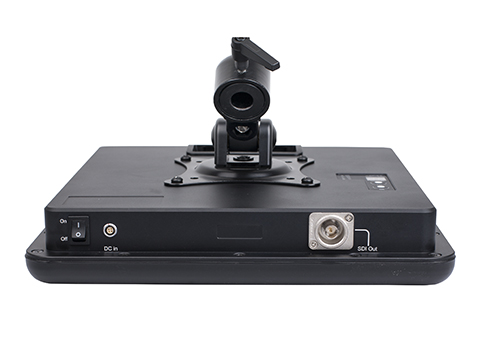

Las interfaces del receptor de panel son:
1 salida 3G/HD/SD-SDI
1 entrada de CC LEMO de 4 pines de 7-36 V

Transmisión de 1000 metros

En línea de visión, el S-4914P admite transmisión sin comprimir de 3G/HD/SD-SDI y HDMI a 1000 metros (3300 pies), con una latencia inferior a 1 milisegundo.

Transmisión de audio integrado

El S-4914P admite la transmisión de audio integrado SDI y HDMI (CH1 y CH2).

Frecuencia de 5,1-5,9 GHz

El sistema inalámbrico S-4914P funciona en la frecuencia sin licencia de 5,1-5,9 GHz. Las bandas de frecuencia son configurables por el usuario y admiten 3-4 pares de canales inalámbricos para funcionar conjuntamente en una misma ubicación.
La potencia de salida inalámbrica es inferior a 63 mW, lo que no supone ningún riesgo para la salud.

Configuración de multidifusión

Los usuarios pueden configurar varios receptores en la misma frecuencia que el transmisor, para habilitar el modo de multidifusión de un transmisor a varios receptores.


Fuente de alimentación y configuración


Transmisor: diseño compacto, equipado con varias placas de batería DV entre las que elegir:

También puede alimentar el transmisor a través de una toma de polo de 5,5/2,1 mm DC-IN, con una tensión de entrada de 6,5-17 V.

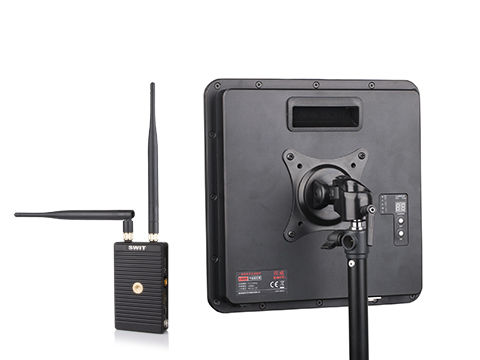

Receptor: Incluye un soporte VESA para montarlo en un trípode de iluminación y alimentación a través de una entrada de CC LEMO de 4 pines, de 7 a 36 V. El paquete también incluye una placa de batería con montura en V o Gold Mount con abrazadera, para instalar la batería en un trípode de iluminación.
