Blackmagic Design ATEM Television Studio HD

El ATEM Television Studio HD de Blackmagic Design es una nueva mesa de regiduría para la gestión de retransmisiones en directo con 8 entradas, función multivisión, entradas de audio analógico, salidas Aux y de programa, funciones de comunicación integradas, dos reproductores multimedia con memoria flash, transiciones creativas, efectos DVE y otras funciones. ¡El sucesor del popular producto ATEM Television Studio!

El nuevo modelo ATEM Television Studio HD sustituye al popular ATEM Television Studio. Está equipado con cuatro entradas 3G-SDI y otras tantas entradas HDMI para gestionar hasta ocho fuentes de vídeo diferentes, incluyendo cámaras profesionales con interfaz SDI, dispositivos HDMI de consumo, ordenadores y consolas de videojuegos. El ATEM Television Studio HD es compatible con todos los formatos SD y HD habituales hasta 1080p60, y ofrece además dos entradas de audio analógicas, interfaces RS-422 y Ethernet, fuente de alimentación integrada y salidas principales y auxiliares. Para una visualización clara de todas las fuentes de vídeo y salidas, dispone de la función multivisión en las salidas SDI y HDMI, con visualización de niveles de audio, subtítulos y otra información.

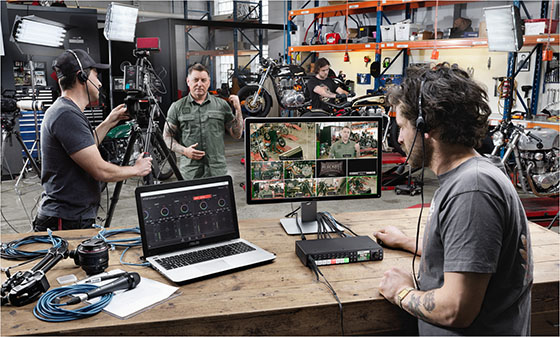

La mesa de regiduría ATEM Television Studio HD es un producto muy versátil, adecuado para la producción de noticias en directo y retransmisiones de eventos culturales o deportivos, videoblogs, programas sobre videojuegos, programas de debate en Internet, bodas, conciertos, etc. Por supuesto, cuenta con sincronización de todas las entradas para cambiar de fuente de vídeo sin artefactos de imagen. Gracias a ello, el dispositivo también puede utilizarse como interfaz de entrada para un puesto de trabajo audiovisual y cambiar entre fuentes de vídeo con solo pulsar un botón, sin parpadeos.

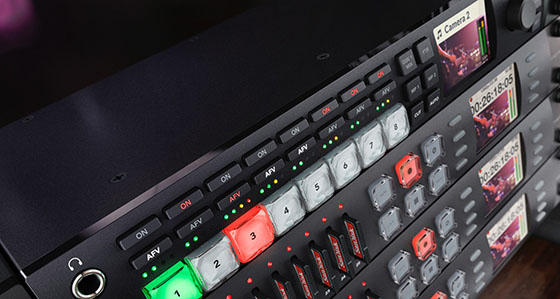

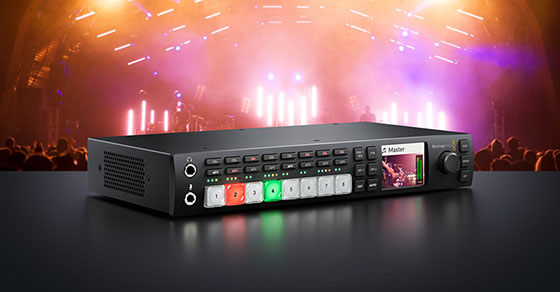

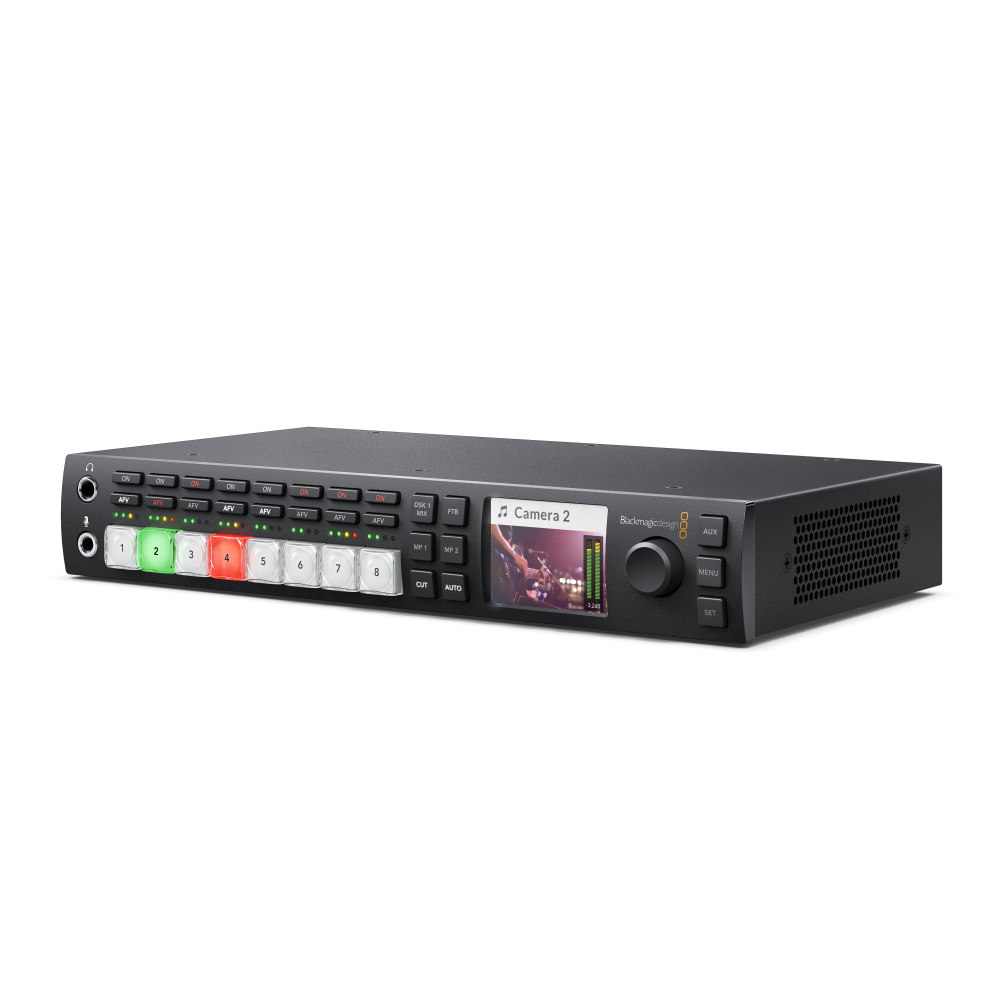

Gracias a su diseño miniaturizado, el ATEM Television Studio HD es una de las salas de control totalmente equipadas más pequeñas del mundo. Ocupa solo dos tercios del ancho de un rack de 19 pulgadas, pero ofrece un conjunto completo de herramientas para la producción integral de programas en directo, incluyendo efectos y fundidos, utilizando únicamente los controles del panel frontal del dispositivo. El panel frontal cuenta con 8 botones grandes para cambiar entre fuentes de vídeo, junto con los botones correspondientes para el audio, la clave de salida, la fundida a negro, el control de los reproductores multimedia o la función Cut. Tampoco faltan una pantalla LCD ni otros botones y un control giratorio para ajustar las fundidas o los parámetros de los efectos. Basta con pulsar el botón de la entrada —que se mostrará a continuación en la salida principal— y cambiar pulsando los botones Cut o Auto, o añadir efectos o gráficos con croma.

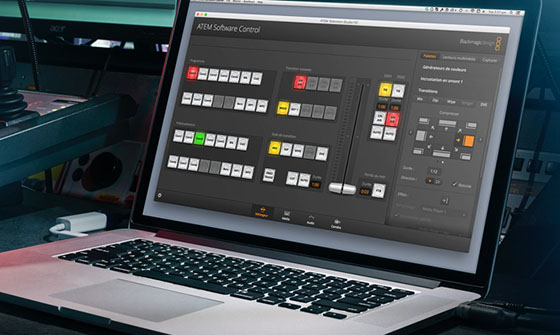

Para una mayor libertad creativa, la unidad de control ATEM Television Studio HD se puede complementar con un panel de control de software gratuito para sistemas Windows y Mac OS. El software cuenta con un control intuitivo con diversos paneles para la conmutación de fuentes de vídeo, la gestión de medios, la mezcla de audio y el control por segmentos, así como la corrección de color de las cámaras. El panel Switcher se inspira en la disposición clásica de las consolas de control de hardware para permitir una conmutación fácil y rápida entre fuentes de vídeo, el ajuste de efectos de fundido, la aplicación de claves upstream/downstream, etc. El panel Media permite importar hasta 20 imágenes estáticas con canal alfa y subirlas automáticamente a la memoria flash de la sala de control para su visualización en tiempo real durante la producción de un programa en directo. La mesa de mezclas virtual es capaz de trabajar con hasta 20 pistas de audio, con la posibilidad de ajustar sus niveles y enrutamiento. El panel de la mesa de mezclas de audio también muestra los niveles de sonido, ofrece la posibilidad de silenciar canales o utilizar la función «Audio Follows Video», etc.

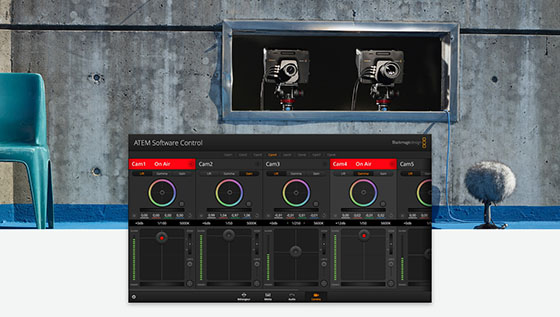

Tampoco falta una sección completa para el control remoto de cámaras a través de la interfaz SDI; se pueden utilizar, por ejemplo, los modelos Blackmagic Studio, Micro y URSA Mini. Estas cámaras también están equipadas con un corrector de color primario integrado, tomado de la legendaria aplicación DaVinci Resolve, que se puede controlar de forma remota desde la sala de control. Esto facilita considerablemente la calibración del color de las cámaras o el trabajo creativo con la paleta de colores del programa. Con objetivos compatibles, también se puede controlar a distancia el enfoque y la apertura, así como cambiar los ajustes de la cámara o la posición de las cámaras PTZ. También resulta muy interesante la posibilidad de conectar varios usuarios simultáneamente: uno de ellos puede, por ejemplo, controlar la conmutación de las fuentes de vídeo, otro mezclar el sonido, otro subir nuevos gráficos, mientras que otro usuario realiza correcciones de color en las cámaras.



ATEM Television Studio HD ofrece fundidos y efectos con calidad de emisión que se pueden aplicar con solo pulsar un botón en el panel frontal. Los 18 efectos de fundido incluidos ofrecen una amplia paleta creativa gracias a las opciones de ajuste del tamaño y el color de los bordes, las direcciones de movimiento, etc. Tampoco faltan los efectos 2D DVE, que pueden cambiar la posición y el tamaño del vídeo en tiempo real, lo que pone al alcance de los usuarios efectos de imagen en imagen y transiciones DVE muy espectaculares.

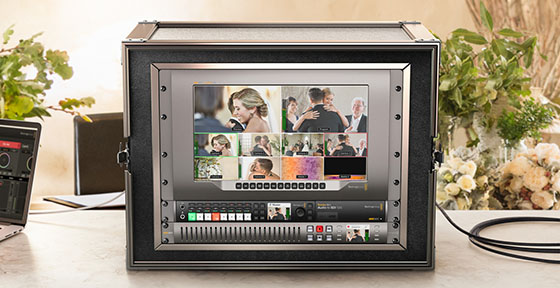

El dispositivo cuenta con una biblioteca de gráficos con capacidad para almacenar hasta 20 imágenes estáticas, que posteriormente se pueden visualizar a través de dos reproductores multimedia. Gracias al uso de memoria flash, la biblioteca no se borra al apagar el dispositivo. La unidad de croma upstream está equipada con un completo generador de croma en color para integrar tomas grabadas contra un fondo verde, lo que facilita la creación de programas meteorológicos o estudios virtuales completos. El modelo ATEM Television Studio HD también cuenta con un par de unidades de croma downstream para integrar gráficos y logotipos en los programas que se crean. Opcionalmente, junto con la unidad de control, se puede instalar en el rack el nuevo grabador de vídeo HyperDeck Studio Mini, capaz de servir como fuente de vídeo en formato ProRes 4:4:4:4, incluido el canal alfa. ¡Esto permite integrar gráficos en movimiento en los programas en tiempo real!



La oferta funcional del modelo ATEM Television Studio HD también incluye funciones de comunicación para puestos con cámaras SDI. El canal de comunicación utiliza el flujo SDI de vista previa, concretamente sus canales de audio 15 y 16. Para la comunicación con los reporteros sobre el terreno, se ofrece ahora una función que elimina la voz del reportero del material de audio del flujo SDI de vista previa. Gracias a ello, el reportero no se ve molestado por el eco de su propia voz, causado por un ligero retraso en la señal.

Funciones clave

• 4 entradas 3G-SDI y 4 entradas HDMI con sincronización de señal
• Compatibilidad con los estándares SD y HD hasta 720p, 1080i y 1080p60
• Salida multivista para ocho fuentes de vídeo y vista previa de la salida
• Memoria para hasta 20 imágenes estáticas RGBA
• Efectos DVE integrados con marcos y sombras 3D
• Transiciones, incluyendo fundidos, transiciones SMPTE, etc.
• 1 clave upstream y 2 claves downstream
• Salida auxiliar y vista previa de vídeo en pantalla LCD
• Mezclador de audio para todos los canales insertados y independientes
• Entradas de audio XLR balanceadas
• Fuentes de imagen internas, incluyendo barras, negro, dos generadores de color y dos reproductores multimedia
• Puerto Ethernet para control remoto mediante aplicación para Windows y Mac OS
• Compatible con todos los paneles de control de la serie ATEM Broadcast Panel
• Entrada Genlock Black Burst / HD Tri-Sync para integrar la sala de control en grandes complejos de estudio
• Diseño compacto con 2/3 del ancho de un rack de 19”
• Se puede utilizar de forma independiente o montarlo en un rack mediante el adaptador opcional Teranex Mini Rack Shelf
