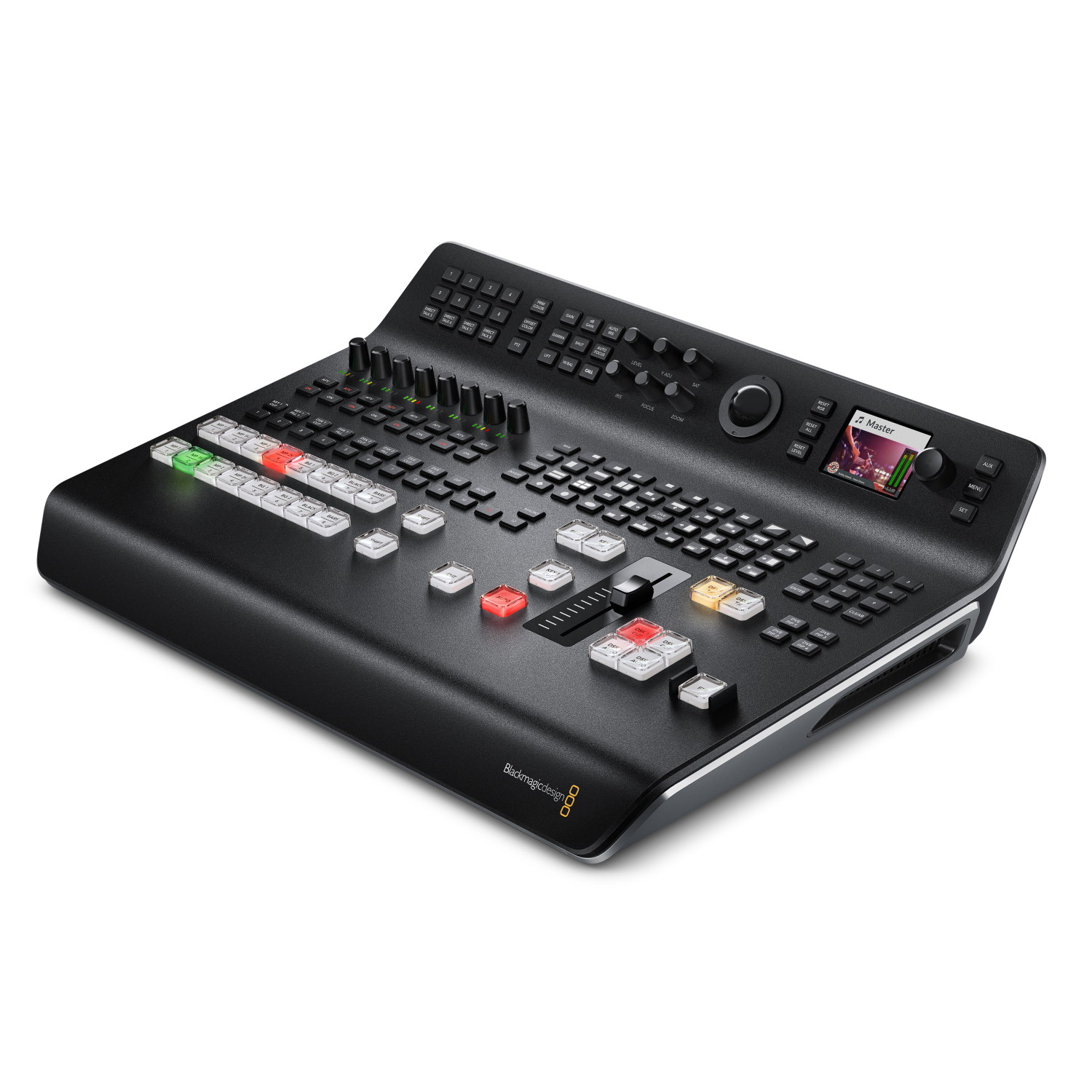

Blackmagic Design ATEM Television Studio Pro 4K

La nueva unidad de producción Ultra HD ATEM Television Studio Pro 4K con consola de control integrada ofrece 8 entradas 12G-SDI independientes.

Funciones integradas de mezcla de audio basadas en tecnologías de la marca Fairlight, algoritmos de croma ATEM Advanced Chroma Keyer, función multiview, salidas de ayuda/programa, entradas de audio analógicas balanceadas, funciones de comunicación, dos reproductores multimedia, efectos DVE y otras funciones.

Conversión automática de formatos
ATEM Television Studio Pro 4K combina una mesa de regidor profesional con una interfaz de 12G-SDI de ocho canales compatible con formatos HD y Ultra HD estándar hasta 2160p60. Todas las entradas 12G-SDI están sincronizadas y cuentan con funciones independientes para la conversión de formatos y frecuencias de fotogramas. De este modo, los usuarios pueden utilizar hasta ocho fuentes de vídeo diferentes con distintas resoluciones o frecuencias de fotogramas y combinarlas sin temor a que se produzcan artefactos de imagen. ¡La mesa de regiduría realiza la conversión automática a la resolución y frecuencia de fotogramas de destino!

Funciones de audio profesionales
El modelo ATEM Television Studio Pro 4K cuenta con funciones de mezcla de audio basadas en las tecnologías de la marca Fairlight. Los productos Fairlight se utilizan desde hace muchos años para la postproducción de audio de títulos cinematográficos y televisivos, pero en esta ocasión se incorporan por primera vez a una mesa de Blackmagic Design para la gestión de retransmisiones en directo. El equipamiento de audio de la mesa incluye, por ejemplo, un ecualizador paramétrico de seis canales para cada entrada, así como una sección de dinámica con expansor/puerta, compresor y limitador.



Entradas/salidas

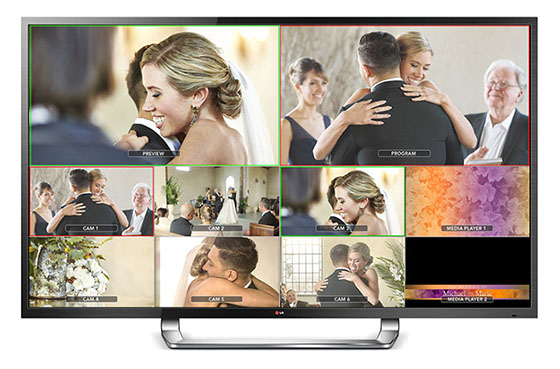

Además de la interfaz 12G-SDI, el ATEM Television Studio Pro 4K ofrece también dos entradas de audio analógicas, un puerto RS-422, Ethernet, una fuente de alimentación integrada y, por supuesto, salidas de vídeo de tipo programa/auxiliar. Tampoco faltan las salidas multiview SDI y HDMI para la visualización de todas las fuentes de señal de vídeo o de las salidas, incluyendo información adicional (medidores de audio, etc.).

Mesa de control

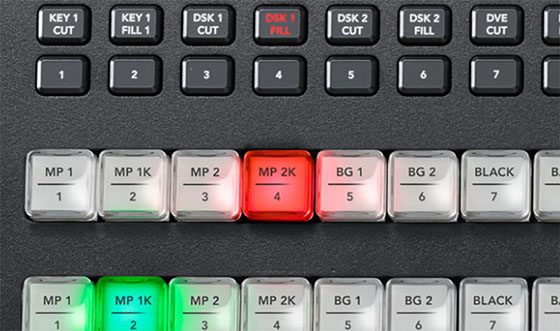

A pesar de su formato fácilmente transportable, el ATEM Television Studio Pro 4K es una sala de control perfectamente equipada que permite el procesamiento completo de retransmisiones en directo, incluyendo efectos y fundidos. El panel de control cuenta con botones retroiluminados para cambiar de fuente de señal, junto con botones para controlar las funciones de audio, los efectos de fundido, las herramientas de croma, los reproductores multimedia y muchas otras funciones. La pantalla LCD integrada sirve para previsualizar las entradas y salidas de vídeo, y tampoco faltan los controles para navegar rápidamente por el menú de la sala de control y ajustar los parámetros.



Equipamiento de efectos
La mesa de control pone a disposición de los usuarios efectos de fundido y DVE de gran calidad, así como otras funciones para la creación de gráficos con calidad de emisión. Los fundidos de diversos tipos se pueden activar fácilmente pulsando un botón del panel de control. En los 37 efectos de fundido se puede ajustar una gran cantidad de parámetros, incluyendo el color y el ancho de los bordes, la posición, la dirección, etc. La amplia gama de efectos también incluye efectos DVE 2D, que pueden cambiar la posición y el tamaño del vídeo en tiempo real. El resultado son efectos de imagen en imagen de alta calidad, efectos de barrido y otros.

Control de cámaras
Si la mesa de control se utiliza junto con cámaras Blackmagic Studio, URSA Mini, URSA Broadcast o Micro Studio Camera, los usuarios disponen de funciones para su control remoto, funciones de señalización y comunicación, o correcciones de color, sin necesidad de utilizar hardware adicional ni cableado especial. Estas cámaras están equipadas con correcciones de color integradas que se pueden controlar de forma remota, lo que permite armonizar el color de todas las cámaras utilizadas para la retransmisión o, por el contrario, aplicar un aspecto único. Además, es posible —con objetivos compatibles— ajustar la apertura y el enfoque.



ATEM Advanced Chroma Keyer
ATEM Television Studio Pro 4K ofrece la nueva generación de tecnología de croma de Blackmagic Design: ¡ATEM Advanced Chroma Keyer! Este nuevo módulo de croma ofrece un conjunto completo de herramientas para la creación de máscaras: selección de la región de muestreo, ajustes avanzados para el fondo, el primer plano y los bordes, y funciones de corrección para el «desbordamiento de color» causado por la iluminación. Gracias a la nueva tecnología de croma, la mesa de mezcla ATEM Television Studio Pro 4K es capaz de sustituir con precisión los fondos de croma verde o azul, creando así programas con una calidad de imagen excepcional.

Reproductor multimedia
El modelo ATEM Television Studio Pro 4K cuenta con un espacio de almacenamiento multimedia con capacidad para hasta 90 fotogramas de material Ultra HD, 360 de 1080 HD o 1440 de 720 HD, accesibles para ambos reproductores multimedia. Los medios se almacenan en memoria flash y, por lo tanto, están disponibles incluso tras reiniciar la sala de control. Además, hay disponible una clave upstream para importar mapas meteorológicos, gráficos o estudios virtuales. Este módulo de croma funciona en los modos Chroma, Pattern, Shape y Linear. Asimismo, el menú funcional de la sala de control incluye un par de claves downstream para integrar gráficos y logotipos en el vídeo. Los usuarios pueden utilizar la grabadora de vídeo HyperDeck Studio Mini como fuente de vídeos ProRes 4:4:4:4 con canal alfa. De este modo, los usuarios pueden componer fácilmente capas de gráficos y vídeo o utilizar animaciones con máscara para crear sus propios efectos de fundido en tiempo real.



Funciones de comunicación
El sistema de comunicación para cámaras SDI integra una línea de comunicación en la interfaz SDI utilizando los canales SDI 15 y 16, que suelen estar poco utilizados. Para comunicarse con los reporteros sobre el terreno, se ofrece una función que elimina la voz del reportero del material de audio en la transmisión SDI de vista previa. De este modo, el reportero no se ve molestado por el eco de su propia voz, causado por un ligero retraso en la señal.



Software para macOS y Windows
El paquete incluye también un software de control para macOS y Windows que permite la conexión de varios usuarios a la vez. Uno de los usuarios puede, por ejemplo, gestionar los vídeos, otro crear la mezcla de audio, y otros pueden realizar ajustes de color o controlar las cámaras.



Funciones del modelo ATEM Television Studio Pro 4K

• Sala de control y mesa de control integradas
• 8 entradas 12G-SDI con sincronización y conversión de formatos
• Compatible con todos los estándares habituales de vídeo HD y Ultra HD hasta una resolución de 1260p60
• 1 salida multiview para previsualización de hasta 8 fuentes de vídeo, vista previa y salida
• Capacidad de almacenamiento para 90 fotogramas de vídeo UHD, 360 fotogramas de vídeo 1080 HD y 1440 fotogramas de vídeo 720 HD
• DOS efectos, incluyendo bordes y sombras
• Fundidos, barridos SMPTE y otros efectos
• 1 clave upstream y 2 downstream
• 1 salida auxiliar, incl. vista previa en pantalla LCD
• Mesa de mezclas para el procesamiento de todas las pistas de audio (insertadas en la línea SDI y procedentes de entradas independientes)
• Entradas de audio XLR balanceadas
• Fuentes de señal internas (negro, barras, 2 generadores de color, 2 reproductores multimedia)
• Interfaz de red para conexión a ordenadores
• Software para macOS y Windows
• Compatible con todos los paneles de control de la serie ATEM Broadcast Control Panel
• Interfaces de sincronización Black Burst y HD Tri-Sync para la integración en entornos de trabajo más grandes
