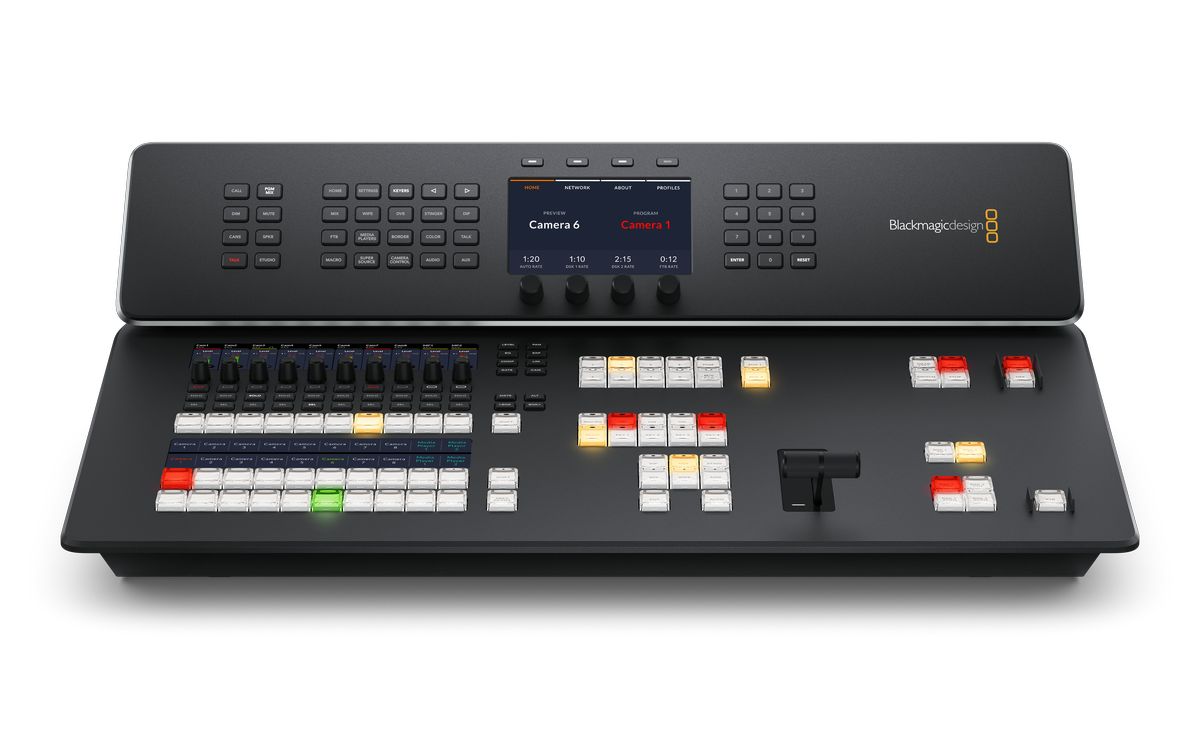

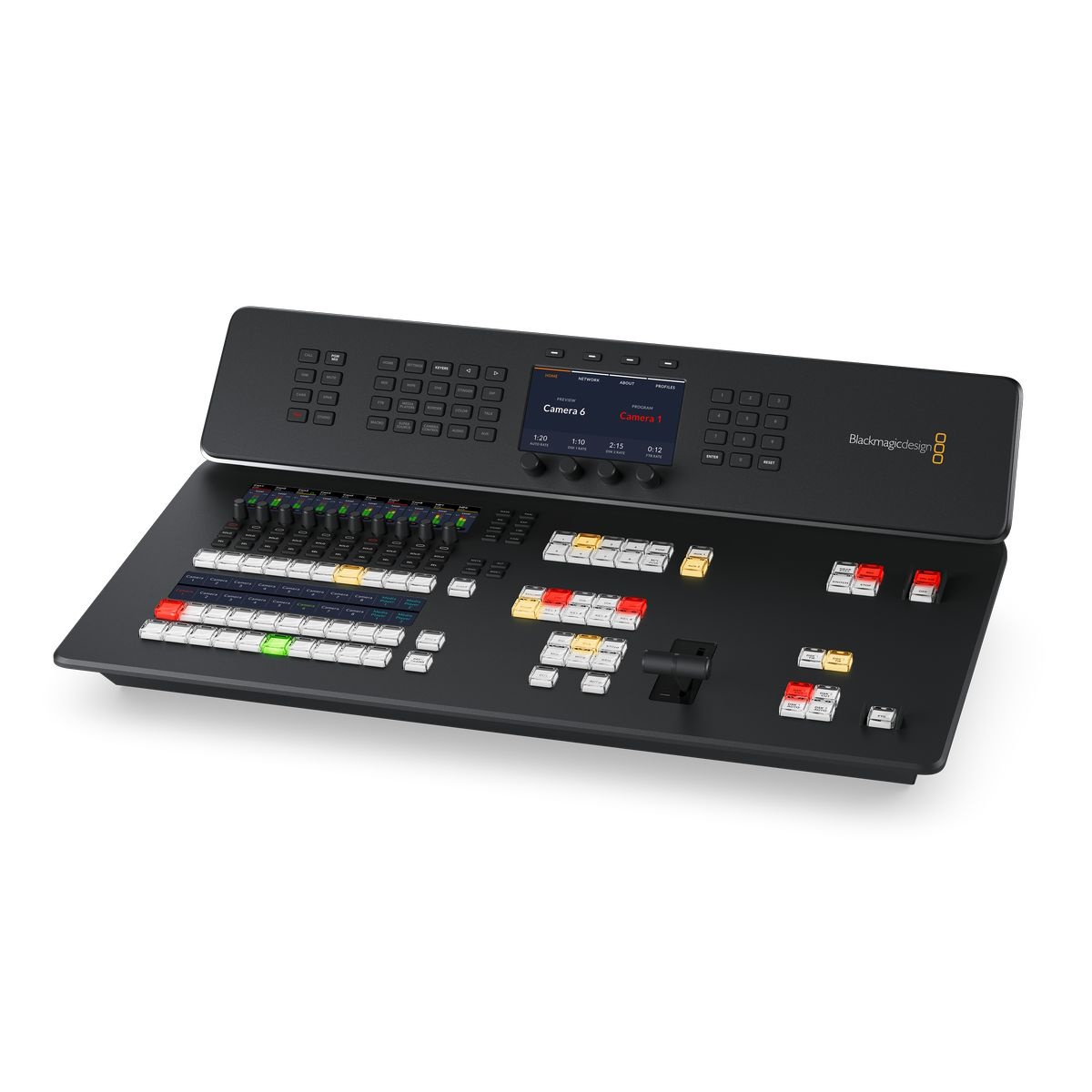

Blackmagic Design ATEM Television Studio HD8

Blackmagic Design ATEM Television Studio HD8 es una gama de modernas mesas de regiduría que combinan funciones profesionales para la gestión de retransmisiones en directo con un diseño compacto. La mesa de regiduría integra un panel de control de última generación, así como funciones de streaming, comunicación con las cámaras y grabación de vídeo (disco USB externo o M.2 interno opcional), incluida la grabación ISO de las 8 entradas (solo en la versión «ISO»). El disco interno para la grabación de vídeo es un accesorio opcional (lo instalamos/configuramos bajo pedido). A la venta a partir de febrero de 2023.

Las consolas de la serie ATEM Television Studio HD para la producción de programas en directo, a pesar de su fácil transportabilidad, están equipadas con un panel de control profesional. Esto las convierte en herramientas muy adecuadas para la producción en directo en localizaciones en las que no es fácil instalar el equipo de retransmisión profesional estándar (clubes, teatros pequeños, etc.). Las consolas ofrecen 8 entradas SDI con conversión de estándares, 2 salidas auxiliares, 4 chroma keys, 2 downstream keys, tecnología de composición SuperSource, 2 reproductores multimedia y una amplia gama de transiciones. Este completo «estudio de televisión en una caja» ofrece además streaming de vídeo por hardware, grabación de programas, funciones de mezcla de audio, talkback y multiview. La variante con la denominación «ISO» ofrece además la grabación de las ocho entradas.

Diseño compacto, funciones de vanguardia
Aunque las consolas ATEM Television Studio HD son muy compactas, ofrecen un conjunto completo de funciones profesionales para la producción de programas en directo. Las herramientas de producción profesionales incluyen la tecnología de croma ATEM Advanced Chroma Keyer, una mesa de mezclas de audio basada en las herramientas probadas de la marca Fairlight, efectos DVE, una biblioteca de gráficos estáticos y animaciones, etc. La mayoría de las funciones se pueden controlar directamente desde el panel principal, y todas ellas a través de la aplicación gratuita ATEM Software Control para macOS o Windows. ¡Tras una breve formación, prácticamente cualquiera puede convertirse en operador de la mesa de regidor! Tampoco faltan una amplia gama de efectos de transición, incluidos los efectos «Dip to Color», «DVE Squeeze» y «DVE Push». El sistema DVE de la sala de control también admite el efecto «imagen en imagen», y la base de datos de gráficos estáticos (incluida la transparencia) es algo habitual...

Panel de control

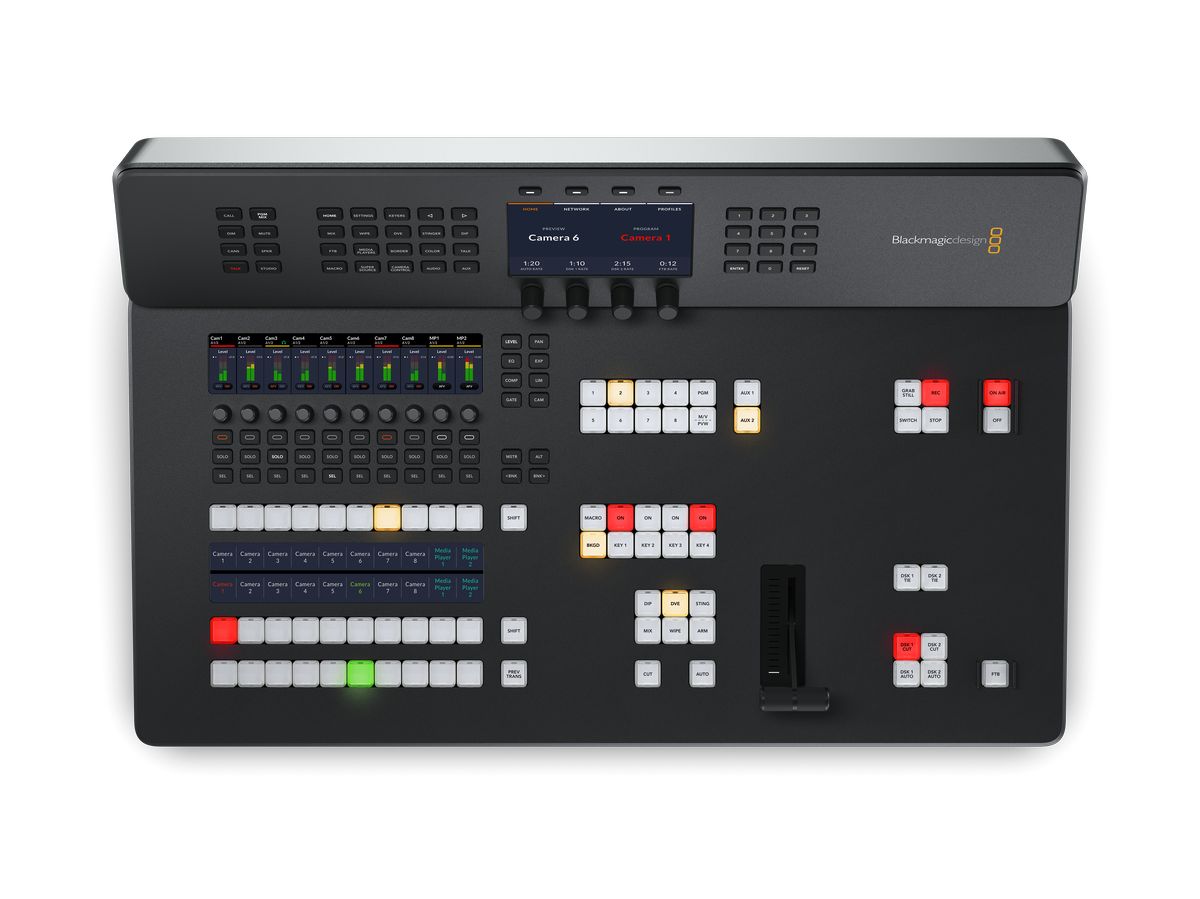

El panel de control integrado de los modelos ATEM Television Studio HD ofrece botones para seleccionar fuentes de vídeo, iniciar transiciones y ajustar efectos, así como una sección de audio dedicada con medición de niveles en la pantalla LCD. Los botones son de la misma calidad que los de las consolas de alta gama, y no falta la palanca T-Bar para la transición manual.

Base de datos multimedia
La base de datos de medios integrada almacena gráficos RGBA y animaciones con la posibilidad de crear composiciones de imagen posteriores, incluida la transparencia. La base de datos puede albergar hasta 20 imágenes estáticas en resolución HD; las animaciones pueden tener hasta 400 fotogramas (en resolución 720) o 200 en 1080.

Efectos y crenaje
Las mesas de la serie ATEM Television Studio ofrecen una amplia gama de efectos, incluidos los de fundido, que se pueden controlar tanto manualmente (con la barra T) como automáticamente (con el botón Auto). Tampoco faltan los efectos de fundido SMPTE ni los divertidos efectos DVE de «compresión y expansión de la imagen», entre otros. El centro de la sección de efectos lo constituyen cuatro módulos de croma «ATEM Advanced Chroma Keyer» para eliminar el fondo de croma verde o azul. Además del método tradicional de selección del color de fondo con el «cuentagotas», también hay disponibles parámetros para la reducción de reflejos, el ajuste de los bordes de la máscara, la corrección del color del primer plano, etc. La tecnología SuperSource añade cuatro capas DVE (sin contar la capa de fondo), que pueden utilizarse como fuente de vídeo adicional. SuperSource puede utilizarse, por ejemplo, para crear entrevistas con varios participantes mostrados simultáneamente.

Interfaz profesional
Gracias a sus ocho entradas de vídeo 3G-SDI, los modelos ATEM Television Studio HD permiten utilizar un número suficiente de cámaras para la producción de programas incluso más exigentes. Gracias a la interfaz SDI, se pueden utilizar cámaras profesionales —por ejemplo, la Blackmagic Studio Camera o la Blackmagic URSA Broadcast G2— para obtener una calidad de imagen excelente. Todas las fuentes de vídeo son resincronizadas por la sala de control, incluso si funcionan con un estándar de vídeo diferente (1080/720 HD). Esto facilita considerablemente la preparación de la sala de control y de toda la cadena de producción en los lugares de rodaje. Las nueve salidas de bus 3G-SDI del programa proporcionan canales suficientes para la visualización en todas las posiciones de cámara (incluidas la señalización, la comunicación y el protocolo de control para las cámaras Blackmagic Design). El par de salidas auxiliares puede utilizarse para mostrar el programa en monitores o pantallas de proyección de la localización, o para la grabación con grabadoras externas. La visualización multivista se garantiza mediante salidas 3G-SDI y HDMI independientes.

Fairlight Audio
Los modelos ATEM Television Studio HD ofrecen también una mesa de mezclas completa para el procesamiento del sonido del programa, que aprovecha la dilatada experiencia de la marca Fairlight. La mesa de mezclas interna ofrece pistas suficientes para procesar todas las entradas SDI, así como canales adicionales para entradas XLR, RCA y MADI. Cada canal cuenta con un ecualizador paramétrico de seis bandas de alta calidad, un compresor, un limitador, un expansor, una puerta de ruido y controles de volumen y enrutamiento. Sus funciones se pueden controlar cómodamente mediante controles dedicados y una pantalla LCD.

Multiview
La imprescindible función multiview permite visualizar simultáneamente la señal de todas las entradas de vídeo, así como los buses Program y Preview, en un único monitor SDI o HDMI. Cada toma de cámara incluye también el estado de señalización (tally), etiquetas y medidores de audio. La disposición de las vistas previas es totalmente configurable, con hasta 16 vistas simultáneas.

Streaming
El streaming por hardware integrado permite retransmitir en directo a través de plataformas como YouTube, Facebook y Twitch, con una calidad excelente y sin pérdida de fotogramas. Como conexión a Internet se puede utilizar una interfaz Ethernet o una conexión móvil a través del teléfono (USB).

Grabación en discos USB externos
ATEM Television Studio HD admite la grabación en discos USB externos o en un soporte M.2 interno (opcional). Además, los discos utilizados por la sala de control se comparten a través de la red local (Ethernet), lo que facilita a los usuarios la realización de otras tareas de producción, como la edición, la corrección de color, la preparación de gráficos o subtítulos, etc. La grabación se realiza en el códec H.264, incluyendo audio AAC, con la posibilidad de grabación incremental en el mismo archivo.

Emulación de cámaras web
La interfaz USB del ATEM Television Studio HD emula la salida de una cámara web (en resolución Full HD 1080) y, por lo tanto, es compatible prácticamente con cualquier aplicación de procesamiento de vídeo.

ATEM Television Studio HD ISO
La variante ATEM Television Studio HD ISO permite la posproducción posterior de los programas gracias a la grabación de las ocho entradas en archivos independientes, incluyendo código de tiempo y datos de sincronización. La salida del bus de programa también se graba. De este modo, los usuarios pueden procesar posteriormente los programas emitidos utilizando cualquier aplicación NLE que admita la edición multicámara. La mesa de regidor también guarda un proyecto para DaVinci Resolve: las intervenciones realizadas durante la emisión se convierten a una línea de tiempo para facilitar al máximo la posproducción. DaVinci Resolve ofrece funciones profesionales para la edición de vídeo, corrección de color, efectos y mezcla de audio. Si se utilizan cámaras UHD, es posible sustituir los archivos HD por datos RAW de las cámaras en la línea de tiempo y procesar todo el programa en Ultra HD para su distribución alternativa o archivo.

Control de cámaras
Otra función innovadora de la variante ATEM Television Studio HD ISO es la posibilidad de trabajar con cámaras controladas a distancia conectadas a Internet: los modelos Blackmagic URSA Broadcast G2, Blackmagic Studio Camera 4K Pro G2 y Blackmagic Studio Camera 6K Pro pueden transmitir en el códec H.264 directamente a la sala de control y también admiten la señal de comunicación (tally) y el control remoto.

ATEM Software Control
La aplicación ATEM Software Control libera todo el potencial de las salas de control ATEM Television Studio HD. Permite controlar la conmutación de fuentes de vídeo, la mezcla de audio, ajustar las correcciones de color de las cámaras Blackmagic y gestionar los medios. Los usuarios también pueden crear y ejecutar macros complejas.

MADI
El puerto MADI de la mesa de mezcla se puede utilizar, por ejemplo, para conectar el convertidor/preamplificador opcional ATEM Television Studio HD y así realizar programas complejos que utilicen un gran número de micrófonos. El convertidor está equipado con cuatro entradas de micrófono con conmutación de nivel de micrófono/línea, alimentación fantasma y preamplificadores de alta calidad con un nivel de ruido propio de -129 dBV, un rango dinámico de 131 dB(A), una distorsión del 0,002 % y ocho convertidores A/D por canal para aumentar el rango dinámico. La salida HDMI del convertidor sirve para monitorizar la salida, incluyendo la visualización de la forma de onda de la señal.

Funciones de los modelos ATEM Television Studio HD8/HDI8 SO

• Puesto de control completo, incluida la mesa de control
• Conexión de hasta 8 cámaras SDI
• Amplia gama de efectos de vídeo.
• Memoria interna para medios estáticos y animaciones
• 4 unidades de croma ATEM Advanced Chroma Keyer para eliminar fondos verdes/azules
• Trabajo con composiciones en capas mediante la función SuperSource con 4 capas DVE
• 8 entradas 3G-SDI con conversión de estándares
• 9 salidas 3G-SDI del bus de programa y 2 salidas 3G-SDI auxiliares
• Mezcla de audio, incluyendo compresor/limitador, ecualizador de seis bandas, etc.
• Vista previa multivista (hasta 16 vistas simultáneas) en un solo monitor
• Transmisión en directo (Ethernet o datos móviles a través de USB)
• Salida USB en modo cámara web
• El modelo ISO admite la grabación simultánea de todas las entradas de vídeo
• El modelo ISO crea un proyecto para la aplicación DaVinci Resolve
• El modelo ISO es compatible con cámaras conectadas a través de IP
• Aplicación gratuita ATEM Software Control para macOS y Windows
• Más entradas de audio profesionales con el accesorio opcional ATEM Microphone Converter
