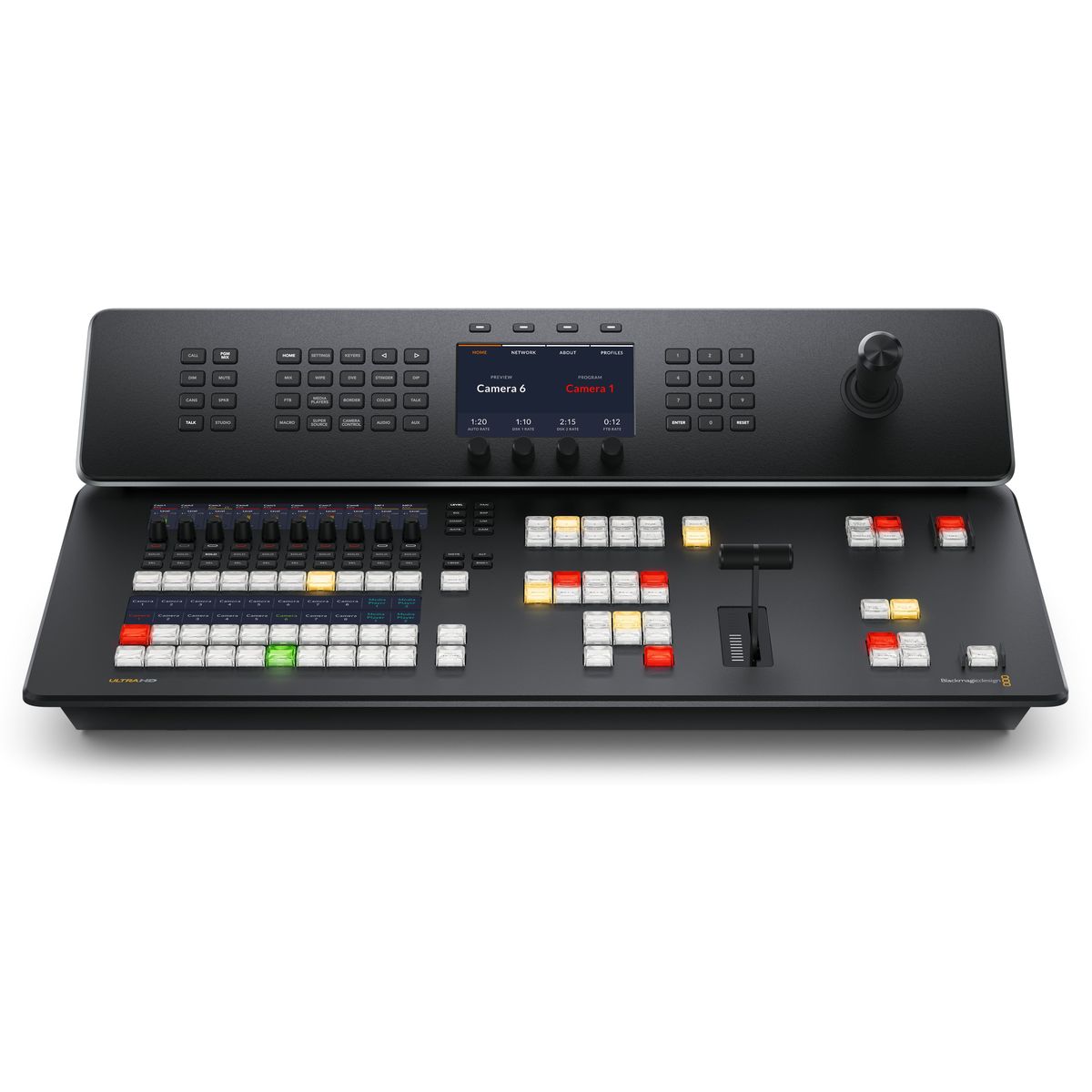

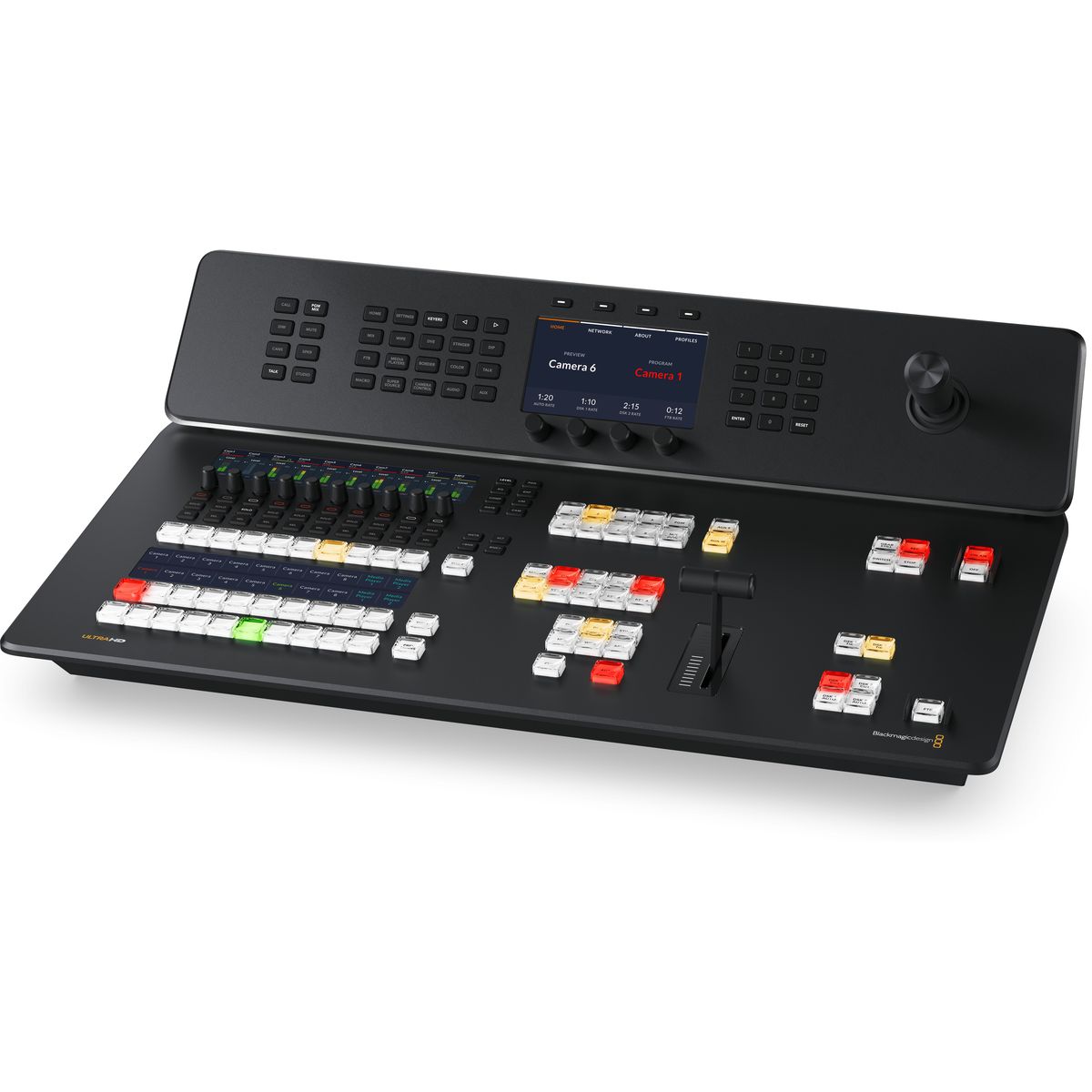

Blackmagic Design ATEM Television Studio 4K8

¡El ATEM Television Studio 4K8 es la versión Ultra HD del popular modelo ATEM Television Studio HD, capaz de procesar señales de hasta 2160p60! El modelo ATEM Television Studio 4K8 está equipado con 8 entradas 12G-SDI con conversión de estándares, 10 salidas 12G-SDI para grabadoras externas y un conmutador Ethernet de 4 puertos 10G. ¡No faltan la compatibilidad con la transmisión en directo, funciones de comunicación, un disco interno opcional para la grabación de vídeo, un joystick para controlar los efectos DVE y decenas de otras funciones modernas! A la venta a partir de julio de 2023.

El ATEM Television Studio 4K8 de Blackmagic Design es una mesa de regidor profesional para la producción de programas en directo con panel de control integrado. A pesar de sus dimensiones compactas, ofrece funciones profesionales incluso para producciones muy exigentes y sustituye a las unidades móviles o a los paneles de control totalmente equipados en lugares donde su uso resultaría poco práctico o imposible (teatros, clubes, etc.). Ofrece 8 entradas 12G-SDI con conversión de estándares, 10 salidas auxiliares 12G-SDI, 4 claves de croma y 2 claves de downstream, tecnología SuperSource, 2 reproductores multimedia y una amplia gama de efectos de transición. Tampoco faltan funciones para la transmisión o la grabación de vídeo (en discos externos o en uno interno opcional), una interfaz de mezcla de audio, talkback, multiview o una biblioteca multimedia. Esta puede albergar hasta 20 imágenes estáticas en resoluciones HD o Ultra HD y animaciones con hasta 800 fotogramas en 720HD, 400 en 1080HD y 200 en 2160 Ultra HD.

Diseño compacto, funciones de vanguardia
Aunque las consolas ATEM Television Studio HD/4K son muy compactas, ofrecen un conjunto completo de funciones profesionales para la producción de programas en directo. Las herramientas de producción profesionales incluyen la tecnología de croma ATEM Advanced Chroma Keyer, una mesa de mezclas de audio basada en las herramientas probadas de la marca Fairlight, efectos DVE, una biblioteca de gráficos estáticos y animaciones, etc. La mayoría de las funciones se pueden controlar directamente desde el panel principal, y todas ellas a través de la aplicación gratuita ATEM Software Control para macOS o Windows. ¡Tras una breve formación, prácticamente cualquiera puede convertirse en operador de la mesa de regidor! Tampoco faltan una amplia gama de efectos de transición, incluidos los efectos «Dip to Color», «DVE Squeeze» y «DVE Push». El sistema DVE de la sala de control también admite el efecto «imagen en imagen», y la base de datos de gráficos estáticos (incluida la transparencia) es algo habitual...

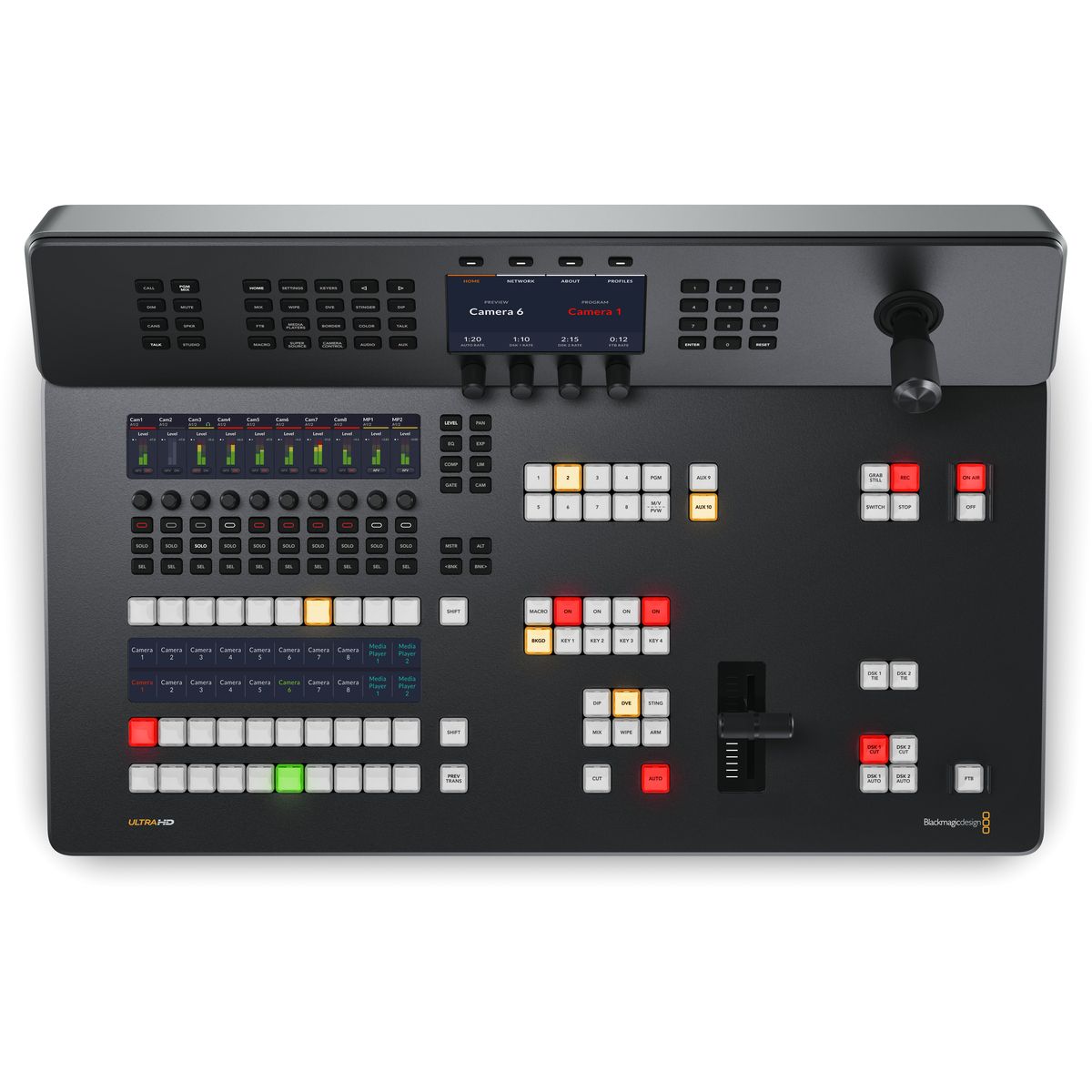

Panel de control
El panel de control integrado de los modelos ATEM Television Studio HD/4K ofrece botones para seleccionar fuentes de vídeo, iniciar transiciones y ajustar efectos, así como una sección de audio dedicada con medición de niveles en la pantalla LCD. Los botones son de la misma calidad que los de las consolas de alta gama, y no falta la palanca T-Bar para la transición manual.

Efectos y crenaje
Las consolas de la serie ATEM Television Studio ofrecen una amplia gama de efectos, incluidos los de fundido, que se pueden controlar tanto manualmente (con la palanca T-Bar) como automáticamente (con el botón Auto). Tampoco faltan los efectos de fundido SMPTE ni los divertidos efectos DVE de «compresión y expansión de la imagen», entre otros. El centro de la sección de efectos lo constituyen cuatro módulos de croma «ATEM Advanced Chroma Keyer» para eliminar el fondo de croma verde/azul. Además del método tradicional de selección del color de fondo con el «cuentagotas», también hay disponibles parámetros para la reducción de reflejos, el ajuste de los bordes de la máscara, la corrección del color del primer plano, etc. La tecnología SuperSource añade cuatro capas DVE (sin contar la capa de fondo), que pueden utilizarse como fuente de vídeo adicional. SuperSource puede utilizarse, por ejemplo, para crear entrevistas con varios participantes mostrados simultáneamente.

Interfaz profesional
Gracias a sus ocho entradas de vídeo 12G-SDI, los modelos ATEM Television Studio 4K permiten utilizar un número suficiente de cámaras para la producción de programas incluso más exigentes. Gracias a la interfaz SDI, se pueden utilizar cámaras profesionales —por ejemplo, la Blackmagic Studio Camera o la Blackmagic URSA Broadcast G2— para obtener una calidad de imagen excelente. Todas las fuentes de vídeo son resincronizadas por la sala de control, incluso si funcionan con un estándar de vídeo diferente (1080/720 HD). Esto facilita considerablemente la preparación de la sala de control y de toda la cadena de producción en los lugares de rodaje. Las nueve salidas de bus 3G-SDI del programa proporcionan canales suficientes para la visualización en todas las posiciones de cámara (incluidas la señalización, la comunicación y el protocolo de control para las cámaras Blackmagic Design). Las diez salidas auxiliares 12G-SDI pueden utilizarse para visualizar el programa en monitores o pantallas de proyección de la localización, o para la grabación con grabadoras externas. La visualización multivista se garantiza mediante salidas 3G-SDI y HDMI independientes.

Fairlight Audio
Los modelos ATEM Television Studio HD/4K ofrecen también una mesa de mezclas completa para el procesamiento del sonido del programa, que aprovecha la dilatada experiencia de la marca Fairlight. La mesa de mezclas interna ofrece pistas suficientes para procesar todas las entradas SDI, así como canales adicionales para entradas XLR, RCA y MADI. Cada canal cuenta con un ecualizador paramétrico de seis bandas de alta calidad, un compresor, un limitador, un expansor, una puerta de ruido y controles de volumen y enrutamiento. Sus funciones se pueden controlar cómodamente mediante controles dedicados y una pantalla LCD.

Multiview
La imprescindible función multiview permite visualizar simultáneamente la señal de todas las entradas de vídeo, así como los buses Program y Preview, en un único monitor SDI o HDMI. Cada toma de cámara incluye también el estado de señalización (tally), etiquetas y medidores de audio. La disposición de las vistas previas es totalmente configurable, con hasta 16 vistas simultáneas.

Streaming
El streaming por hardware integrado permite retransmitir en directo a través de plataformas como YouTube, Facebook y Twitch, con una calidad excelente y sin pérdida de fotogramas. Como conexión a Internet se puede utilizar una interfaz Ethernet o una conexión móvil a través del teléfono (USB).

Grabación en discos USB externos
ATEM Television Studio HD/4K admite la grabación en discos USB externos o en un dispositivo M.2 interno (opcional). Además, los discos utilizados por la sala de control se comparten a través de la red local (Ethernet), lo que facilita a los usuarios la realización de otras tareas de producción, como la edición, la corrección de color, la preparación de gráficos o subtítulos, etc. La grabación se realiza en el códec H.264, incluyendo audio AAC, con la posibilidad de grabación incremental en el mismo archivo.

Emulación de cámaras web
La interfaz USB de los sistemas de control ATEM Television Studio HD/4K emula la salida de una cámara web (en resolución Full HD 1080) y, por lo tanto, es compatible prácticamente con cualquier aplicación de procesamiento de vídeo.

ATEM Software Control
La aplicación ATEM Software Control libera todo el potencial de los sistemas de control ATEM Television Studio HD/4K. Permite controlar la conmutación de fuentes de vídeo, mezclar audio, ajustar las correcciones de color de las cámaras Blackmagic y gestionar los medios. Los usuarios también pueden crear y ejecutar macros complejas.

MADI
El puerto MADI de la mesa de regio se puede utilizar, por ejemplo, para conectar el convertidor/preamplificador opcional ATEM Microphone Converter y así realizar programas complejos que utilicen un gran número de micrófonos. El convertidor está equipado con cuatro entradas de micrófono con conmutación de nivel de micrófono/línea, alimentación fantasma y preamplificadores de alta calidad con un nivel de ruido propio de -129 dBV, un rango dinámico de 131 dB(A), una distorsión del 0,002 % y ocho convertidores A/D por canal para aumentar el rango dinámico. La salida HDMI del convertidor sirve para monitorizar la salida, incluyendo la visualización de la forma de onda de la señal.

Funciones del modelo ATEM Television Studio 4K8

• Puesto de control completo, incluido el panel de control
• Conexión de hasta 8 cámaras 12G-SDI
• Memoria interna para medios estáticos y animaciones
• 8 entradas 12G-SDI con conversión de estándares
• 9 salidas 3G-SDI del bus de programa y 10 salidas auxiliares 12G-SDI
• Conmutador Ethernet de 10 G con 4 puertos
• Mezcla de audio, incluyendo compresor/limitador, ecualizador de seis bandas, etc.
• Vista previa multivista (hasta 16 vistas simultáneas) en un solo monitor
• Transmisión en directo (Ethernet o datos móviles a través de USB)
• Salida USB en modo cámara web
• Grabación de vídeo en discos USB externos o, opcionalmente, en un disco interno
• Aplicación gratuita ATEM Software Control para macOS y Windows
