Canare L-2.5CHWS

El Canare L-2.5CHWS es un cable coaxial de 75 ohmios para 3G/HD/SD-SDI, de baja pérdida, flexible y resistente, con un diámetro exterior de 4,2 mm; se vende por metros. 12G-SDI hasta 32 m.Precio por metro.

Canare L-2.5CHWS

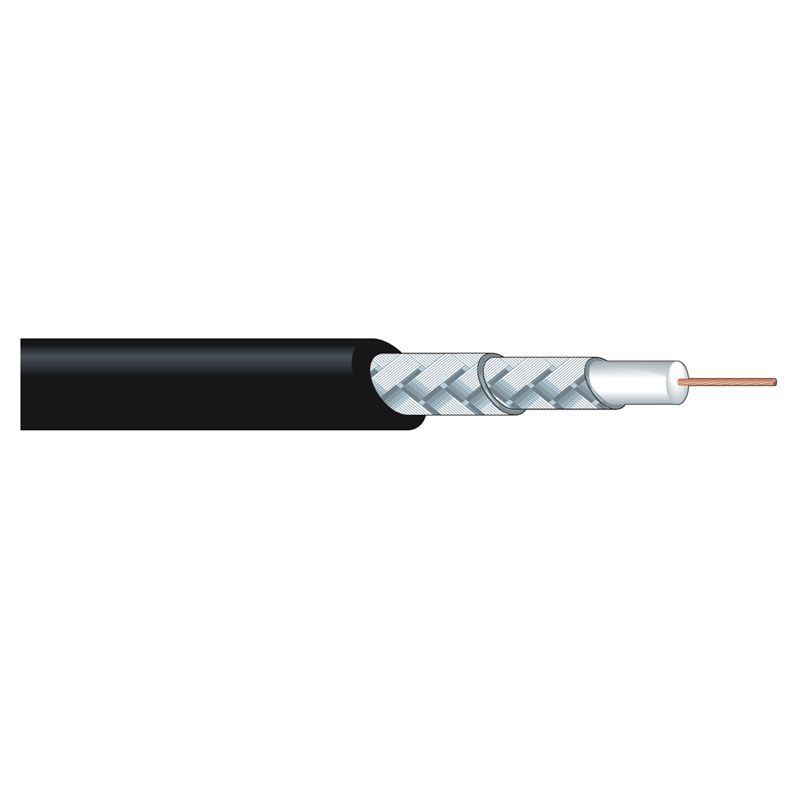

es un cable coaxial SDI de 75 ohmios y 4,2 mm, de baja pérdida, flexible y resistente, ideal para aplicaciones SD/HD móviles con una excelente resistencia a la flexión repetida. El cable cuenta con un conductor central trenzado y un doble apantallamiento trenzado de alta densidad, además de un grueso aislamiento de espuma. Ambos extremos están equipados con conectores BNC (M) Canare BCP-B25HW y tapas CB02 en diferentes colores.

Aplicaciones del cable Canare L-2.5CHWS:

• de acuerdo con las especificaciones SMPTE 424M y SMPTE 292M
• HDTV
• Vídeo HD/SD-SDI
• Vídeo analógico PAL y NTSC
• Aplicaciones satelitales
• TELCO
• Equipos de prueba

Características de los conectores Canare BCP-B25HW:

• Diseño real de 75 ohmios con pines y terminales de crimpado
• Alto rendimiento: VSWR (relación de onda estacionaria) de 1,1 o menos hasta 3 GHz.
• Cuerpo alargado para facilitar el manejo
• La marca de posición en el cuerpo permite una fácil identificación del conector.
• Excelente sujeción del cable
• Clavija central dorada
• Cuerpo del conector de fundición a presión: menor coste con alto rendimiento
• Fácil montaje con la herramienta de crimpado Canare

Especificaciones del cable

• Diámetro de la cubierta (diámetro total) en mm:4,2
• Peso del cable en kg/100 m:3,2
• Conductor central: número y diámetro de los hilos en mm:7/0,20
• Diámetro total del conductor central en mm:0,6
• Dieléctrico de espuma – diámetro en mm:2,6
• Resistencia del conductor central en Ω/100 m:8,5
• Resistencia del conductor exterior en Ω/100 m:1,0
• Rango de temperatura: -30 °C ~ +60 °C
• Capacidad estática en pF/m:53
• Atenuación en dB/100 m a 3,0 GHz: 47,7 dB/100 m 6G-SDI

Distancia máxima de transmisión en función del formato de vídeo:
