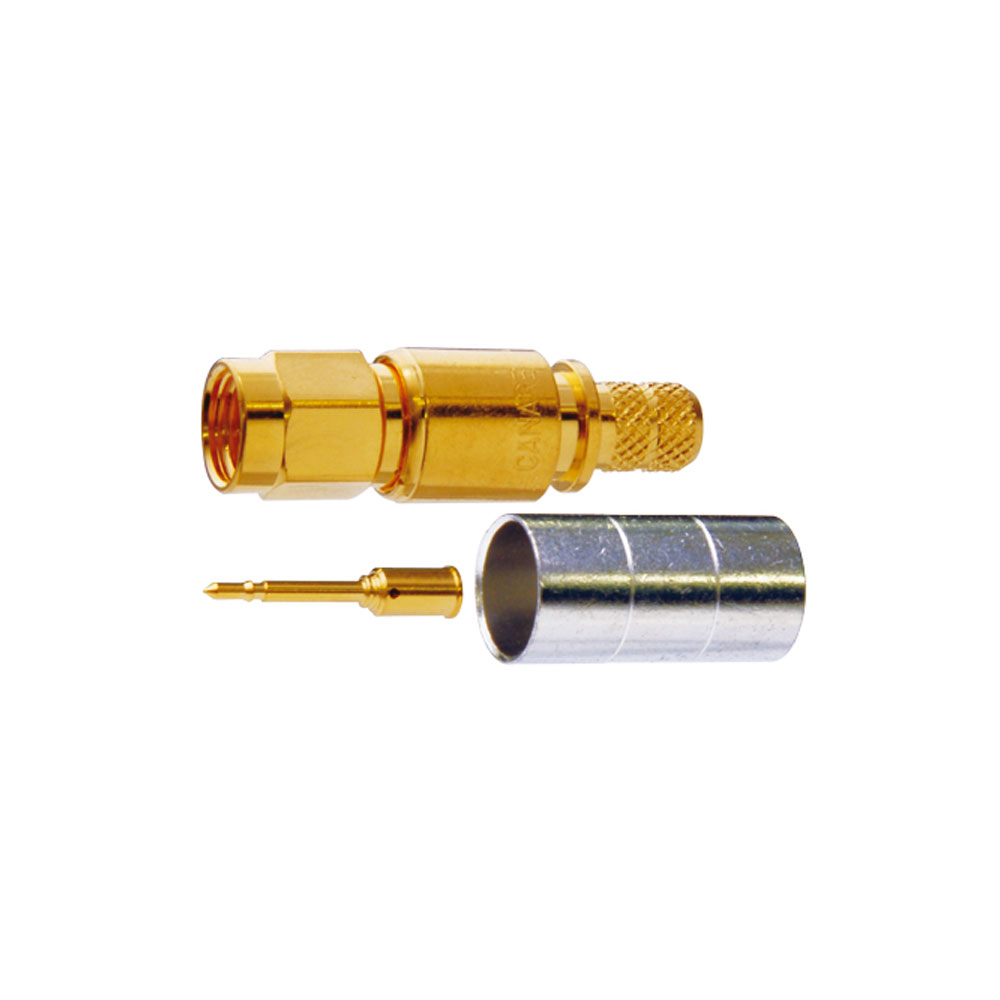

Canare SMAP-C31A

Conector SMA de 50 ohmios para equipos de telecomunicaciones y instrumentos de medición.

Características y ventajas principales

• VSWR de 1,1 o menos hasta 2 GHz, 1,2 o menos hasta 4 GHz.
• El diseño de crimpado de Canare garantiza una instalación rápida y fiable

Relación de onda estacionaria (VSWR) y pérdida de retorno
La terminación del extremo receptor de un cable coaxial de longitud limitada con un valor de resistencia distinto de su impedancia característica genera una onda reflejada que vuelve por el cable hacia el extremo transmisor. El resultado es la aparición de interferencias entre la onda que se propaga y la onda de retorno, lo que da lugar a una onda estacionaria que provoca fluctuaciones en el nivel de tensión. El grado de coincidencia de la resistencia terminal con la impedancia característica se indica mediante el estándar VSWR, o relación de onda estacionaria, que se muestra en la fig. 1. De la mano de la relación VSWR va el factor de pérdida de retorno, que mide la magnitud de la corriente de la onda reflejada en relación con la corriente de la onda progresiva. (Véase la fig. 2)

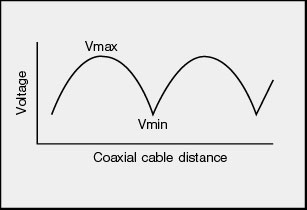

Fig. 1 Distribución de la tensión en un cable coaxial

Fig. 2 Tabla de conversión de VSWR a pérdidas de retorno
