EdelKrone Vertical Module v1 (for SliderPLUS PRO v5)

Mecanismo de resorte que facilita el transporte del conjunto SliderPLUS PRO y permite que el módulo motorizado desplace el dispositivo SliderPLUS PRO sin esfuerzo en cualquier inclinación.

*Para un funcionamiento correcto, se requiere el módulo motor

• Todo es mecánico: el módulo vertical compensa la gravedad y mantiene el sistema en estado de ingravidez en cualquier ángulo mediante resortes de fuerza constante. ¡No se necesitan baterías adicionales!
• Un elevador potente: aunque el módulo vertical pesa aproximadamente 1 kg, es capaz de levantar fácilmente un conjunto omnidireccional completo. Si no tuvieras el módulo vertical, no te quedaría más remedio que cargar con pesados contrapesos o gastar mucho dinero en motores y baterías pesadas para levantar un sistema así.

Ahora, gracias al Módulo Vertical, hemos liberado todo el potencial del sistema SliderPLUS y lo hemos convertido en el sistema deslizante más versátil del mercado. Sabemos que se te ocurrirán nuevas y geniales formas de utilizarlo.

Especificaciones técnicas

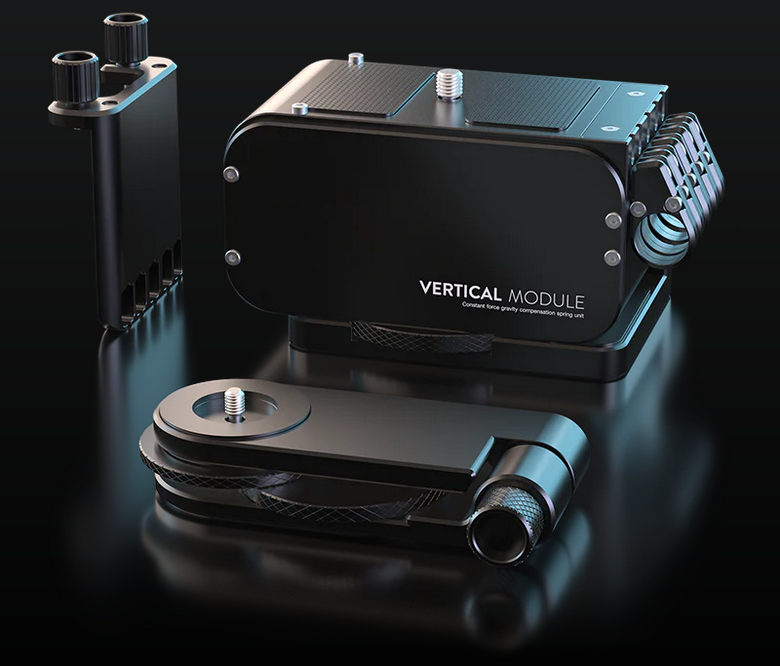

Contenido de la caja

• Unidad de caja de resortes
• Soporte en L
• Panel lateral (con 2 tornillos de fijación)
• Botón de encendido manual del módulo del motor
• Tornillo para ajustar la tensión del módulo del motor

Capacidad de carga

• Nuestro sistema incluye 5 resortes, cada uno con una tensión máxima de 2,5 kg, lo que garantiza una capacidad de carga total de 12,5 kg.
• Para determinar la capacidad de carga de la cámara, simplemente reste del peso máximo de 12,5 kg el peso combinado del dispositivo SliderPLUS PRO, el módulo del motor y los demás accesorios.

Dimensiones

• Unidad de la caja de resortes: 140 x 80 x 85 mm
• Soporte L: 65 x 28 x 135 mm
• Puerto lateral: 80 x 75 x 8 mm

Peso

• Unidad de caja de muelles: 2,5 mm 1359 g
• Soporte en L: 1,5 mm: 358 g
• Puerto lateral: 127 g

Puertos de conexión

• La unidad de caja de muelles tiene un puerto de 3/8" en la parte inferior y un tornillo de 3/8" en la parte superior.
• El soporte en L tiene un puerto de 3/8" en la parte inferior y un tornillo de 1/4" en la parte superior.

Límites de inclinación

• La inclinación se puede ajustar en incrementos de 10 grados. Tanto la caja de resortes como el soporte en L.
• Unidad de caja de muelles: inclinación máxima de 90 grados.

Número de resortes

• 5 resortes de tensión

Fuerza de los resortes

• 2,4-3 kg cada uno. (Dependiendo de la longitud del tirante utilizado.)
