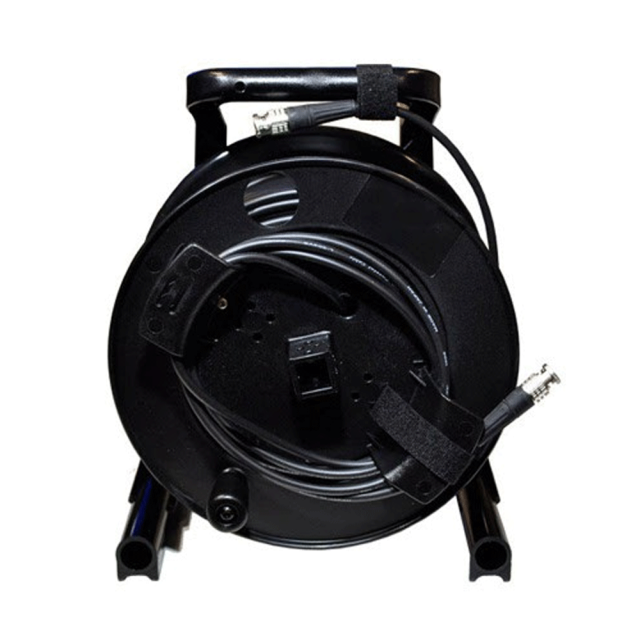

Infinitek 3G/HD-SDI cable on reel with cable holder 70m

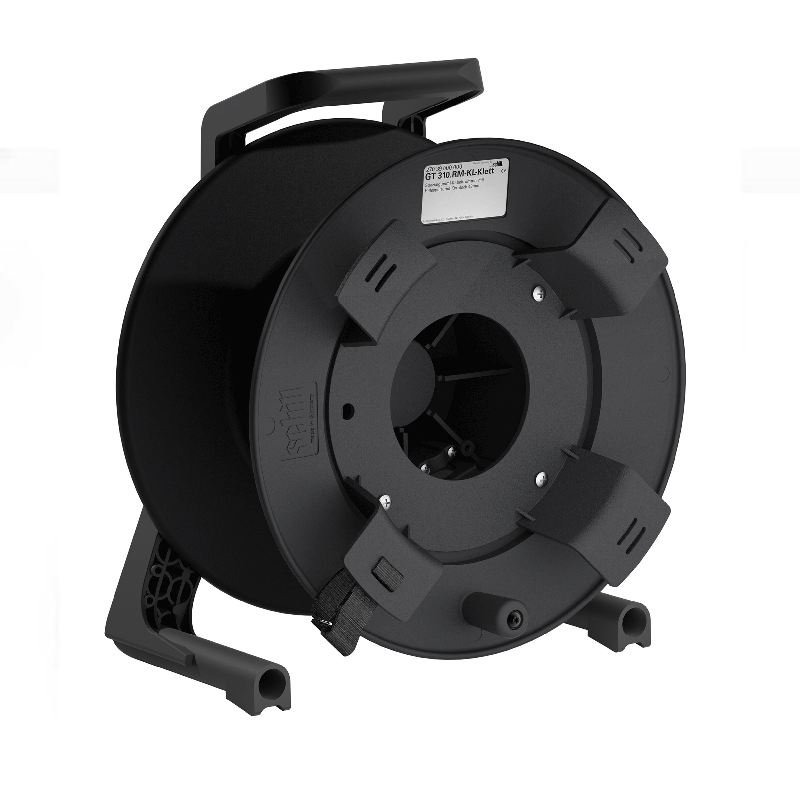

El Canare L-4.5CHWS BNC (M-macho) / BNC (M-macho) es un cable coaxial HD/SD-SDI de 75 ohmios, flexible y resistente, de «baja pérdida», con un diámetro exterior de 7,2 mm y conectores BNC (M), enrollado en un tambor SCHILL. Los cables de 30-40 m de longitud se enrollan en un tambor Schill GT 235.RM, mientras que los de 50-80 m se enrollan en un tambor Schill GT 310.RM más grande .

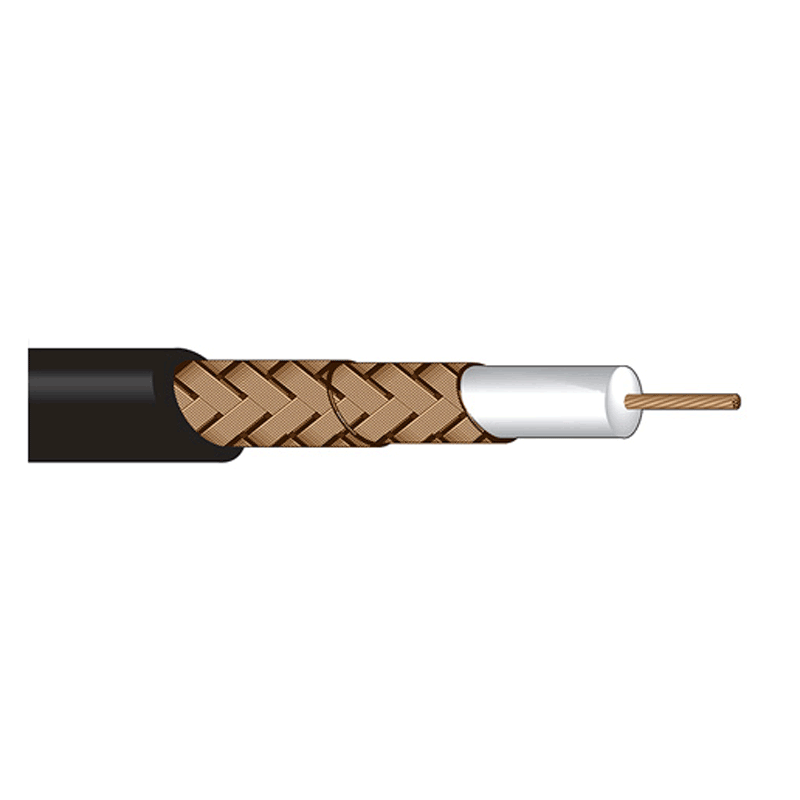

Gracias a su gran flexibilidad, es ideal para aplicaciones móviles de alta definición y ofrece una excelente resistencia a la flexión repetida. El cable cuenta con un conductor central trenzado y un doble apantallamiento trenzado de «alta densidad», además de un aislamiento de espuma de gran espesor.

Características del cable Canare L-4.5CHWS:

• Conforme a las especificaciones SMPTE 424M y 292M
• HDTV
• Vídeo HD/SD-SDI
• Vídeo analógico PAL y NTSC
• Aplicaciones satelitales
• TELCO
• Equipos de prueba

Parámetros del cable Canare L-4.5CHWS:

• Longitudes estándar:100/200 m
• Diámetro de la cubierta (diámetro total) en mm:7,2
• Peso del cable en kg/100 m:6,6
• Conductor central: número y diámetro de los hilos del cable en mm:7/0,34
• Diámetro total del conductor central en mm:1,02
• Dieléctrico de espuma: diámetro en mm:4,57
• Resistencia del conductor central en Ω/100 m:3,3
• Resistencia del conductor exterior en Ω/100 m:0,8
• Rango de temperatura: -30 °C ~ +60 °C
• Capacidad estática en pF/m:53
• Atenuación en dB/100 m a 750 MHz: 22,8

Características del conector BCP-B45HW:

• Versión auténtica de 75 ohmios con pin de crimpado y manguito
• Alto rendimiento: 1,1 o menos de VSWR (Voltage Standing Wave Ratio) hasta 3 GHz.
• Cuerpo alargado para facilitar el manejo
• La marca de posición en el cuerpo permite comprobar fácilmente el conector.
• Excelente sujeción del cable
• Clavija central dorada
• El cuerpo del conector es de «fundición a presión», lo que permite un precio más bajo con un alto rendimiento
• Fácil montaje con la herramienta de crimpado Canare

Parámetros del conector BCP-B45HW:

• Resistencia de aislamiento a 500 V CC en Ω: >1000 M
• Tensión nominal durante 1 min: 1500 V CA (rms)
• Resistencia del contacto central: <6 mΩ
• Resistencia del contacto exterior: <3 mΩ
• Impedancia en Ω: 75
• Cuerpo del conector - material/superficie: Latón / Níquel
• Contacto central - material/acabado: Cobre-berilio / Oro
• Brida: material/acabado: aluminio fundido a presión / níquel
• Dieléctrico - material: PTFE (politetrafluoroetileno)
