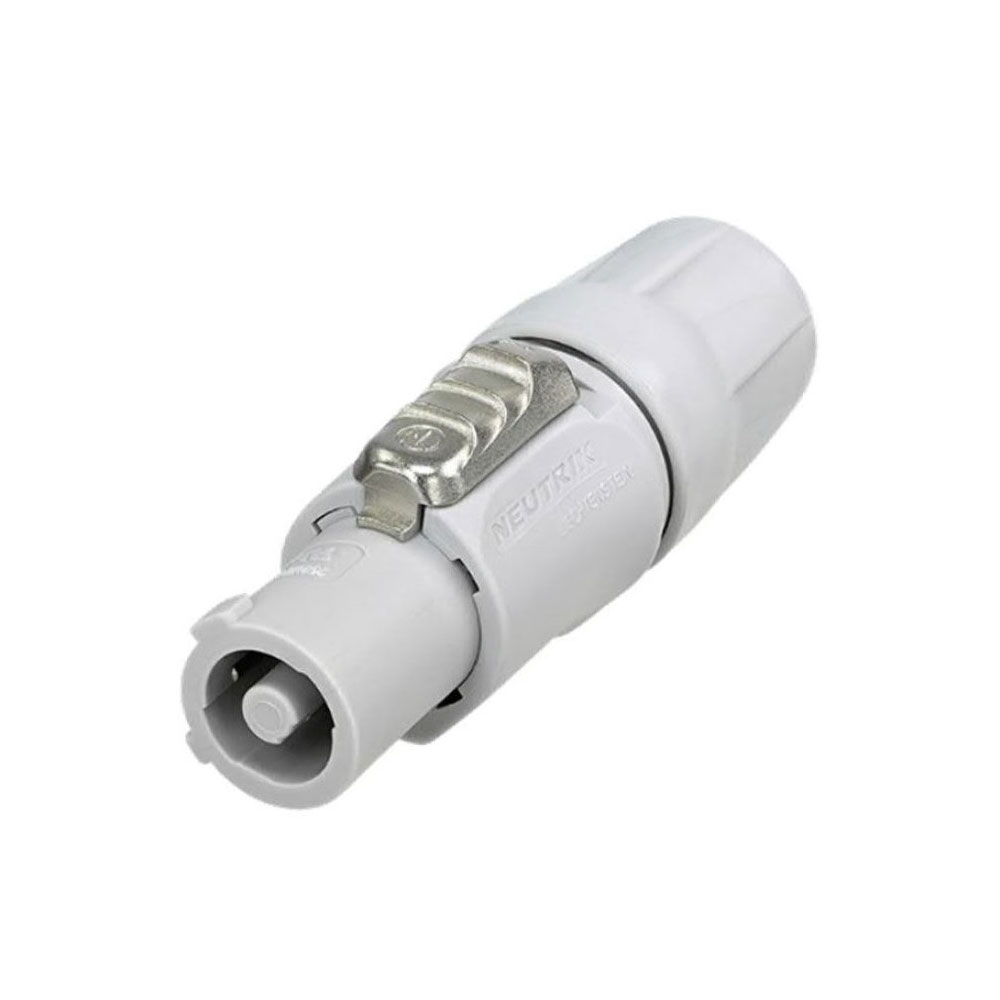

Neutrik NAC3FCB

Conector CA por cable, pestillo de bloqueo, salida de alimentación, bornes de tornillo, color gris

El conector Powercon está diseñado para soportar corrientes de hasta 20 A, ofrece un cierre seguro de la conexión, un diseño compacto y cumple con todas las normas de seguridad vigentes. Esta serie ofrece una conexión de 3 polos, incluyendo neutro y tierra, y un diseño compacto (comparte muchos componentes con la serie de conectores «Speakon» Twist-lock para altavoces, aunque, por supuesto, son totalmente incompatibles). El diseño seguro de la salida con alivio de tracción del cable está pensado para cables de 5-15 mm de diámetro, y el bloqueo funciona según el principio twist-lock (un pestillo metálico como en los conectores «Speakon» habituales).

Los conectores de cable tienen bornes de tornillo (tamaño máximo del conductor: 4 mm), mientras que los conectores de panel tienen bornes planos «Faston» de 4,8 × 0,5 mm. Los conectores de panel NAC3MP tienen orificios de montaje rectos estándar y son herméticos. Las variantes -WOT se presentan sin aislamiento separador de los terminales para su uso con terminales de conector aislados de mayor tamaño.

La serie cuenta con dos variantes: los tipos A (entrada) y B (salida). Ambos son similares, pero tienen una codificación de colores diferente para evitar confusiones. Esto significa que, con los conectores de cable adecuados, es imposible provocar un cortocircuito.

El tipo A está diseñado para la alimentación eléctrica y su código de colores es azul. El tipo B está diseñado para las tomas de corriente y su código de colores es gris.

Características

• Conector de cable CA con pestillo de bloqueo 20 A / 250 V
• 3 contactos, incluyendo el neutro y el contacto de tierra
• Entrada de alimentación (azul) y salida de alimentación (gris), versiones con codificación diferente para evitar posibles confusiones
• Sistema de bloqueo Twist Lock rápido y sencillo
• Extremadamente robusto y fiable
• Diseño ergonómico
• Cierre fácil de usar para un manejo sencillo
• Alivio de tensión único para cables tipo Neutrik
• Componentes homologados por UL y cUL
• Certificado por VDE
• Aprobado por SEV
• Marcado con un holograma exclusivo: garantiza que se trata de un producto Neutrik auténtico y original

Especificaciones técnicas

Título: NAC3FCB
Género: hembra

Eléctricas
Resistencia de contacto:≤ 3 mΩ
Rigidez dieléctrica: 4 kV CC / 2,8 kV CA
Resistencia de aislamiento: > 0,1 GΩ (tras ensayo de calor húmedo IEC 68-2-30)
Número de contactos eléctricos: 2 + PE
Corriente nominal por contacto: 20 A rms
Tensión nominal: 250 V CA

Mecánica
Diámetro exterior del cable: 6 - 15 mm (1)
Vida útil: > 1000 ciclos de acoplamiento
Sección del cable: 2,5 mm²
Sección del cable: 12 AWG
Dispositivo de bloqueo: Quick Lock
(1): Rango de diámetro exterior del cable limitado a 6 mm - 14 mm según VDE

Material
Recubrimiento de los contactos: 4 µm de Ag
Contactos: Bronce (CuSn6)
Inserto: Poliamida (PA 6 30 % GR)
Elemento de bloqueo: Fundición de zinc (ZnAl4Cu1)
Carcasa: poliamida (PA 6 30 % GR)
Alivio de tensión: Poliacetal (POM)

Condiciones ambientales
Rango de temperatura: de -30 °C a +80 °C
