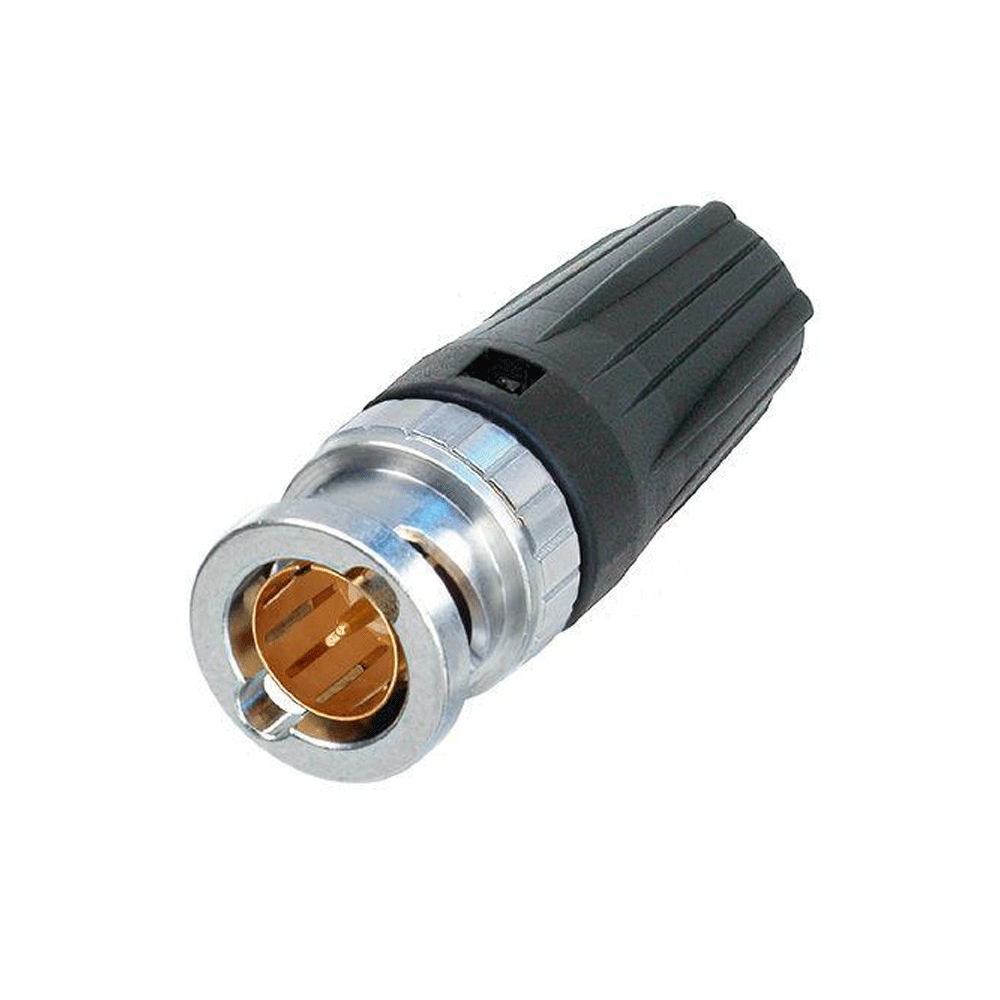

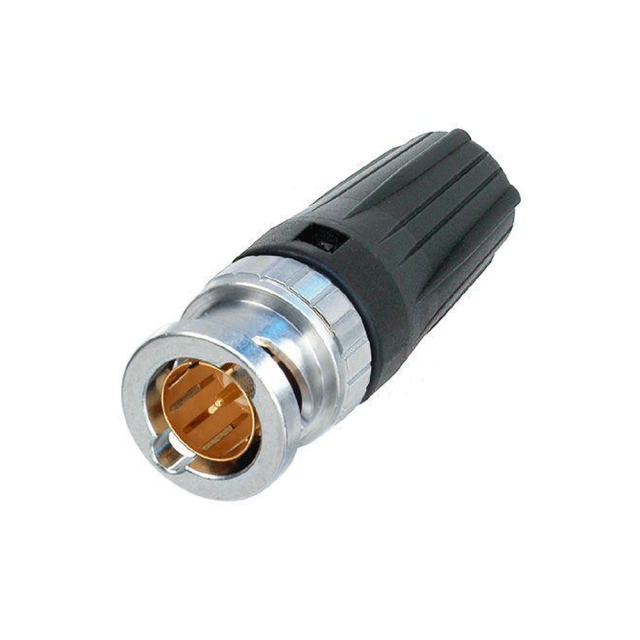

Neutrik NBNC75BLP7 rearTWIST HD BNC connector

ConectorNeutrik NBNC75BLP7 «rearTWIST» HD BNC de 75 Ω. Apto para cables:Canare LV-61S

El conector Neutrik NBNC75BBLP7«rearTWIST» HD BNC de 75 Ω es la opción perfecta para aplicaciones HD.
La tapa patentada «rearTWIST» se fabrica en varios colores y garantiza un fácil acceso incluso en aplicaciones con alta densidad de cableado.

Apto para cables:

• Belden 8241, CAE KX6A,Canare LV-61S, Cordial CVI (CVM) 06-37, CommScope 5563, Draka 0.6/3.7, Draka 0.6L/3.7, Proel HPC 805, RG59B/U, Sommer 600-0051 (M, L, S), Sommer 600-0054 (M, L, S), Klotz V06/37, Nexans HF 75 0,6/3,7 2YCY, Percon VK95

Características y ventajas:

• Principio «rearTWIST» de bloqueo/desbloqueo del conector mediante una tapa de cable de fácil acceso (Patente DE 100 48507)
• Ideal para paneles empotrados donde el acceso a la cabeza metálica del conector resulta complicado. Estos conectores se giran por su parte trasera.
• La versión de 75 Ω cumple con los estrictos requisitos de HDTV.
• La superficie frontal evita que el conector se incline hacia los lados, protegiendo así el contacto contra la deformación. ¡Vida útil garantizada de al menos 1000 ciclos de conexión!
• Excelente protección del cable
• Piezas de latón mecanizadas con precisión mediante máquinas suizas para una durabilidad excepcional.
• Posibilidad de pedir por separado tapas de colores fabricadas en diez colores estándar, alicates de crimpado y mordazas.

Nombre: NBNC75BBLP7

• Tipo de conector: BNC 75 Ω
• Versión: macho
• Resistencia de contacto: ≤ 3 mΩ
• Resistencia de contacto: ≤ 2 mΩ
• Impedancia: 75 Ω
• Resistencia de aislamiento: > 5 GΩ
• Tensión nominal: <50 V
• VSWR:
  ≤1,050/>32 dB hasta 1 GHz
  ≤1,065/>30 dB hasta 2 GHz
  ≤1,100/>26 dB hasta 3 GHz


• Diámetro del cable: 6,3 mm
• Fuerza de sujeción del cable: > 30 N (centro)
• Dimensión: 6,47 hexagonal (anillo de blindaje) según IEC 60803 (designación E)
• Dimensión (pin): engaste cuadrado de 1,6 mm (pin) según IEC 60803 (designación 2)
• Fuerza necesaria para la conexión de los conectores: < 25 N
• Vida útil: > 1000 ciclos de acoplamiento
• Mecanismo de bloqueo: Bayoneta
• Fijación del cable: Engaste
• Contacto: Latón (CuZn35Pb2), 0,2 µm AuCo (centro)
• Inserto: PTFE
• Cuerpo: Latón (CuZn39Pb3)
• Acabado del cuerpo: Optalloy®
• Rango de temperatura: de -30 °C a +85 °C
