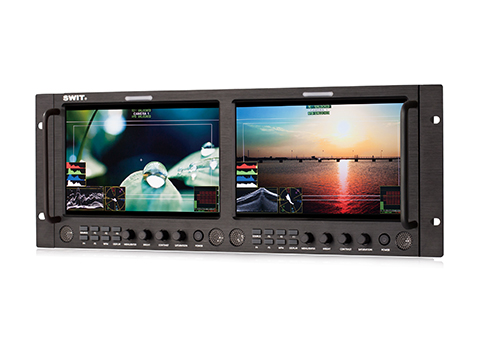

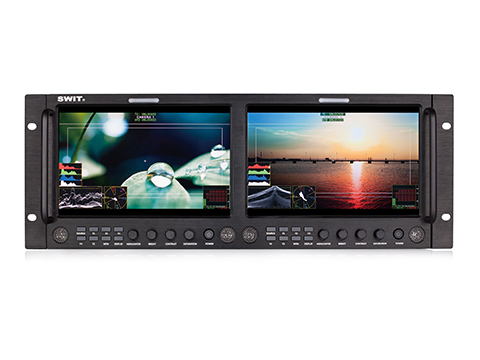

SWIT M-1093F 2x9" IPS LCD 19" rack 4U monitor

SWIT M-1093F: monitor LCD IPS de 2x9" y 19" para rack de 4U con una resolución de 1920×1200, contraste de 800:1 y 2 entradas 2K/3G/HD/SD-SDI, HDMI y entrada compuesta (+salida en bucle).

M-1093F

Monitor LCD de rack con forma de onda FHD dual de 9 pulgadas

• 2 paneles LCD IPS de 9 pulgadas
• Resolución de 1920 × 1200, contraste de 800:1
• Montaje en rack 4U de 19 pulgadas, giratorio ±30°
• Monitorización 2K/3G/HD/SD-SDI, HDMI, CVBS
• Medidores de audio integrados de 16 canales con alerta
• Selección de 2 canales de audio para salida
• Forma de onda Y/Cb/Cr/R/G/B y línea única
• Vectoroscopio, histograma R/G/B/Y
• AFD, retardo H/V, R/G/B/Mono, color falso
• TSL UMD y visualización de texto TALLY
• Rayas zebra, asistencia de enfoque Peaking
• Visualización de código de tiempo SDI
• Marcadores 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Luz TALLY y control GPI
• Actualización de firmware por USB

LCD IPS de 9 pulgadas

Panel IPS con retroiluminación LED
El M-1093F incorpora 2 paneles LCD IPS (In-Plane Switching) de 9 pulgadas, con resolución Full HD de 1920×1200 y retroiluminación LED, con un contraste de 800:1. El ángulo de visión es de 170° en horizontal y 170° en vertical

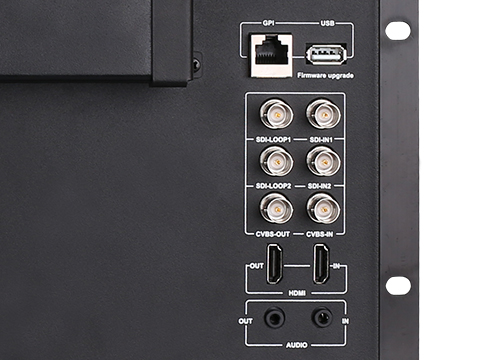

Interfaces de entrada/salida

SDI / HDMI / CVBS / Audio analógico
Cada pantalla LCD del M-1093F admite:
2 entradas SDI 2K/3G/HD/SD
Salida en bucle 2K/3G/HD/SD-SDI × 2
Entrada HDMI 1.3 × 1
Salida en bucle HDMI 1.3 × 1
Entrada CVBS × 1
Salida en bucle CVBS × 1
Entrada de audio analógica de 3,5 mm × 1
Salida de audio analógica de 3,5 mm × 1

Asistente de análisis de vídeo Patrón

Forma de onda / Osciloscopio vectorial / Histograma

El M-1093F admite patrones de asistente de análisis de vídeo que incluyen: forma de onda (Y/Pb/Pr/R/G/B), osciloscopio vectorial, histograma (R/G/B/Y), para convertir la información de calidad del vídeo digital (luminancia, color, saturación, etc.) en patrones, y los patrones se pueden activar o desactivar individualmente, seleccionar la posición de visualización (arriba/abajo/izquierda/derecha), el tamaño, el color y la transparencia.

Monitorización de audio integrada

Medidores de hasta 16 canales con alerta y salida seleccionable

El M-1093F admite la visualización de medidores de audio integrado SDI de 16 canales y HDMI de 8 canales, con marcas e información de alertas de anomalías de audio. Los usuarios también pueden seleccionar cualquier par de canales de audio para su salida a través de un conector de 3,5 mm o altavoces. La posición del patrón del medidor de audio se puede seleccionar en una de las cuatro esquinas, y se puede elegir mostrar solo 2 canales, 8 canales o los 16 canales completos. También se pueden seleccionar los marcadores de escala, la información de alerta y la translucidez del patrón del medidor de audio.

Pantalla UMD y Text-Tally

Protocolo TSL 3.1 / 4.0
El M-1093F es compatible con la visualización UMD y Text-Tally del protocolo TSL 3.1/4.0, con selección de direcciones TSL de 1 a 126 y un máximo de 8 caracteres mostrados. Las entradas de señal UMD/TALLY se realizan a través del puerto RJ45 (RS485) situado en el panel trasero del monitor.

Actualización de firmware por USB

El monitor cuenta con un puerto USB estándar en el panel trasero para la actualización del firmware. Los usuarios pueden descargar el archivo de firmware más reciente en una memoria USB e insertarla directamente en el monitor M-1093F para actualizarlo, sin necesidad de conectarlo a un ordenador.

Luz TALLY de 3 colores

Señal de entrada RJ45 (RS485)

Hay luces TALLY frontales de colores rojo, verde y amarillo en cada pantalla, y los usuarios pueden definir los pines del puerto RJ45 para controlar las luces TALLY.

Fuente de alimentación

El M-1093F cuenta con un conector XLR de 4 pines para la entrada de alimentación de CC de 6,5-24 V para ambas pantallas, y se incluye un adaptador de CA a CC en el panel trasero del monitor.

Instalación

El M-1093F cuenta con fijación estándar para montaje en rack de 19”, y ocupa una altura de 4U. El monitor se puede girar ±30° hacia arriba y hacia abajo cuando se instala en racks.
