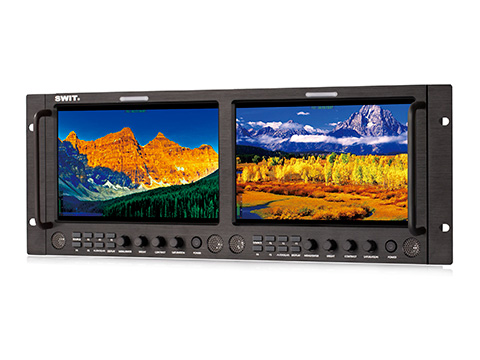

SWIT M-1093H 2x9" IPS LCD 19" rack 4U monitor

SWIT M-1093H: monitor LCD IPS de 2x9" y 19" para rack de 4U con una resolución de 1920×1200, contraste de 800:1 y 2 entradas 2K/3G/HD/SD-SDI, HDMI y entrada compuesta (+salida en bucle).

M-1093H

Monitor LCD FHD de 9 pulgadas para rack

• 2 paneles LCD IPS de 9 pulgadas
• Resolución de 1920 × 1200, contraste de 800:1
• Montaje en rack 4U de 19 pulgadas, giratorio ±30°
• Monitorización 2K/3G/HD/SD-SDI, HDMI, CVBS
• Medidores de audio integrados de 2 canales con alerta
• AFD, retardo H/V, R/G/B/Mono, color falso
• TSL UMD y visualización de texto TALLY
• Rayas zebra, asistencia de enfoque Peaking
• Visualización de código de tiempo SDI
• Marcadores 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Luz TALLY y control GPI
• Actualización de firmware por USB

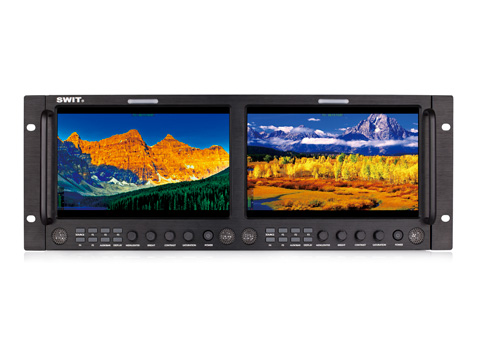

LCD IPS de 9 pulgadas

Panel IPS con retroiluminación LED

El M-1093H incorpora 2 paneles LCD IPS (In-Plane Switching) de 9 pulgadas, con resolución Full HD de 1920×1200 y retroiluminación LED, con un contraste de 800:1. El ángulo de visión es de 170° en horizontal y 170° en vertical

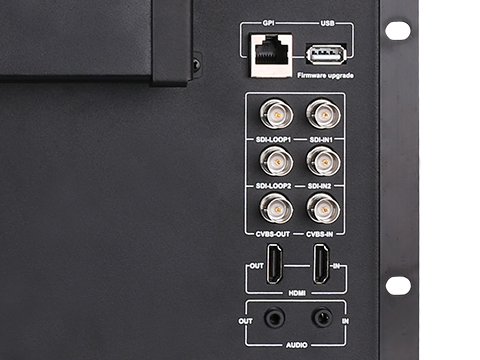

Interfaces de entrada/salida

SDI / HDMI / CVBS / Audio analógico

Cada pantalla LCD del M-1093H admite:
2 entradas SDI 2K/3G/HD/SD
Salida en bucle 2K/3G/HD/SD-SDI × 2
Entrada HDMI 1.3 × 1
Salida en bucle HDMI 1.3 × 1
Entrada CVBS × 1
Salida en bucle CVBS × 1
Entrada de audio analógica de 3,5 mm × 1
Salida de audio analógica de 3,5 mm × 1

Monitorización de audio integrada

Medidores de 2 canales con alerta

El M-1093H admite medidores de audio integrado SDI de 2 canales / HDMI de 2 canales y visualización de medidores de audio analógicos de 2 canales, con marcas e información de alertas de anomalías de audio. La posición del patrón del medidor de audio se puede seleccionar entre una de las cuatro esquinas, y se pueden elegir los marcadores de escala, la información de alerta y la transparencia del patrón del medidor de audio.

Visualización UMD y Text-Tally

Protocolo TSL 3.1 / 4.0

El M-1093H admite la visualización UMD y Text-Tally del protocolo TSL 3.1/4.0, con selección de direcciones TSL de 1 a 126 y un máximo de 8 caracteres mostrados. Las entradas de señal UMD/TALLY se realizan a través del puerto RJ45 (RS485) situado en el panel trasero del monitor.

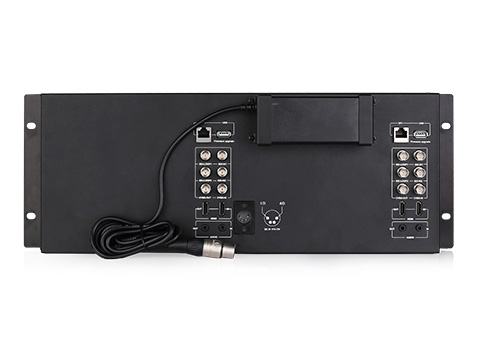

Fuente de alimentación

El M-1093H dispone de una toma XLR de 4 pines para la entrada de alimentación de CC de 6,5-24 V para ambas pantallas, y cuenta con un adaptador de CA a CC en el panel trasero del monitor.

Instalación

El M-1093H cuenta con fijación estándar para montaje en rack de 19”, y ocupa una altura de 4U. El monitor se puede girar ±30° hacia arriba y hacia abajo cuando se instala en racks.
