SWIT S-1093F 9" HD LCD monitor

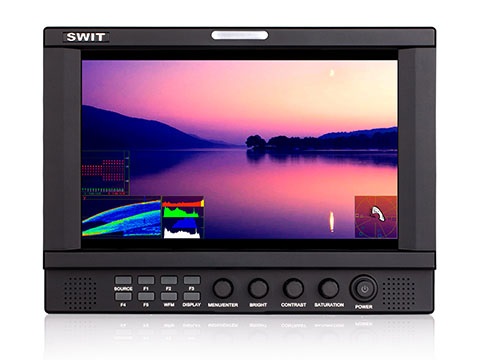

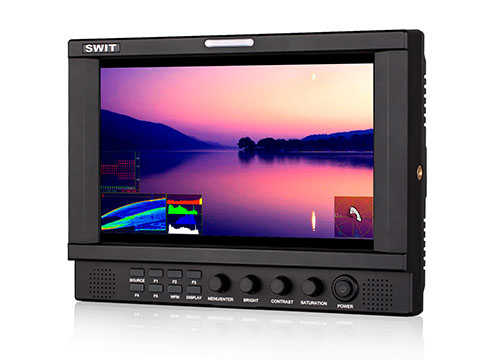

El SWIT S-1093F es un monitor LCD IPS de 9 pulgadas con una resolución de 1920×1200, un ángulo de visión de 170° y 2 entradas SDI, HDMI y de señal compuesta, además de una salida en bucle en cada entrada. Además de las funciones estándar, el monitor cuenta con un monitor de forma de onda, un vectoroscopio y un histograma.

S-1093F

Monitor LCD de 9 pulgadas con pantalla Full HD y visualización de formas de onda

• LCD IPS de 9 pulgadas, 1920 × 1200, ángulo de visión H/V de 170°
• Cristal protector LCD integrado
• Monitorización 2K/3G/HD/SD-SDI, HDMI, CVBS
• Medidores de audio integrados de 16 canales con alerta
• Selección de 2 canales de audio para salida
• Forma de onda Y/Cb/Cr/R/G/B y línea única
• Vectoroscopio, histograma R/G/B/Y
• AFD, retardo H/V, R/G/B/Mono, color falso
• TSL UMD y visualización de texto TALLY
• Rayas zebra, asistencia de enfoque por picos
• Visualización de código de tiempo SDI
• Marcador 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Luz TALLY delantera/trasera y control GPI
• Montura V, montura Gold o montura DV a presión
• Actualización de firmware por USB

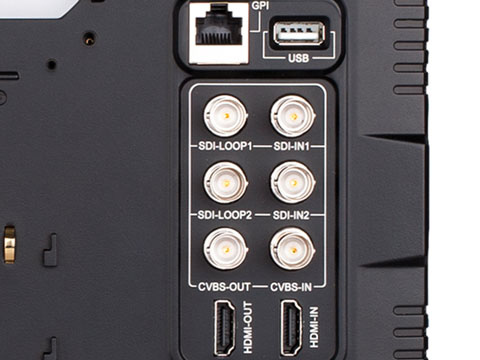

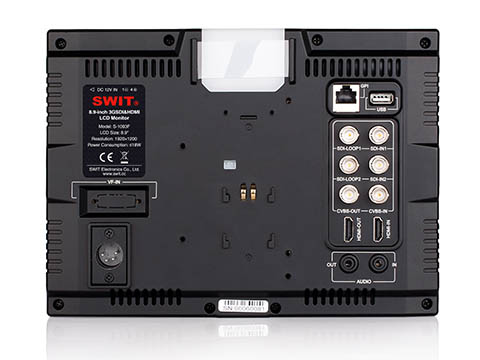

Interfaces de entrada/salida

SDI / HDMI / CVBS / Audio analógico

El monitor S-1093F admite:
2 entradas SDI 2K/3G/HD/SD
Salida en bucle 2K/3G/HD/SD-SDI × 2
Entrada HDMI × 1
Salida en bucle HDMI × 1
Entrada CVBS × 1
Salida de bucle CVBS × 1
Entrada de audio analógica de 3,5 mm × 1
Salida de audio analógica de 3,5 mm × 1

Asistente de análisis de vídeo Patrón

Forma de onda / Osciloscopio vectorial / Histograma
El S-1093F admite patrones de asistente de análisis de vídeo que incluyen: forma de onda (Y/Pb/Pr/R/G/B), osciloscopio vectorial, histograma (R/G/B/Y), para convertir la información de calidad del vídeo digital (luminancia, color, saturación, etc.) en patrones, y los patrones se pueden activar o desactivar individualmente, seleccionar la posición de visualización (arriba/abajo/izquierda/derecha), el tamaño, el color y la transparencia.

Monitorización de audio integrada

Medidores de hasta 16 canales con alerta y salida seleccionable

El S-1093F admite la visualización de medidores de audio integrado SDI de 16 canales y HDMI de 8 canales, con marcas e información de alertas de anomalías de audio. Los usuarios también pueden seleccionar cualquier par de canales de audio para su salida a través de un conector de 3,5 mm o altavoces. La posición del patrón del medidor de audio se puede seleccionar en una de las cuatro esquinas, y se puede elegir mostrar solo 2 canales, 8 canales o los 16 canales completos. También se pueden seleccionar los marcadores de escala, la información de alerta y la translucidez del patrón del medidor de audio.

Pantalla UMD y Text-Tally

Protocolo TSL 3.1 / 4.0

El S-1093F es compatible con la visualización UMD y Text-Tally del protocolo TSL 3.1/4.0, con selección de direcciones TSL de 1 a 126 y un máximo de 8 caracteres mostrados. Las entradas de señal UMD/TALLY se realizan a través del puerto RJ45 (RS485) situado en el panel trasero del monitor.

Actualización de firmware por USB

El monitor cuenta con un puerto USB estándar en el panel trasero para la actualización del firmware. Los usuarios pueden descargar el archivo de firmware más reciente a una memoria USB e insertarla directamente en el monitor S-1093F para actualizarlo, sin necesidad de conectarlo a un ordenador.

Múltiples fuentes de alimentación

Adaptador de CA / Montura V / Montura Gold / Montura DV a presión

El monitor cuenta con una toma XLR de 4 pines para entrada de alimentación de CC de 6,5-24 V y puede fijarse en una placa de batería V-mount, Gold mount o DV.
Se ofrecen varios tipos de placas de batería DV opcionales, con diseño a presión, de liberación rápida e intercambiables entre sí. Hay las siguientes placas DV para elegir:

Luz TALLY de 3 colores

Señal de entrada RJ45 (RS485)

Hay luces TALLY delanteras y traseras de colores rojo, verde y amarillo, y los usuarios pueden definir los pines del puerto RJ45 para controlar las luces TALLY.

Parasol

Para uso en exteriores, se puede colocar un parasol en el monitor. El parasol se puede instalar fácilmente mediante las roscas de los tornillos izquierdo y derecho, o directamente con cintas de velcro.
El parasol se incluye en el paquete del monitor.
