SWIT S-1243FS 23,8" štúdiový HD LCD monitor

El SWIT S-1243FS es un monitor LCD de estudio Full HD de 23,8 pulgadas con una resolución de 1920×1080 y 2 entradas SDI, HDMI, Y/Pb/Pr, VGA y una entrada compuesta.

Monitor LCD de estudio Full HD de 23,8 pulgadas con 3GSDI y HDMI

• Panel LCD de 23,8 pulgadas, resolución 1920×1080
• Monitorización 2K/3G/HD/SD-SDI (x2), HDMI
• Monitorización Y/Pb/Pr, VGA, CVBS
• Medidores de audio integrados de 2 canales con alerta
• Selección de 2 canales de audio para salida
• Asistencia de enfoque por picos (conmutador rojo/azul)
• AFD, código de tiempo, retardo H/V
• TSL UMD y visualización de texto TALLY
• Marcador de seguridad 4:3/13:9/14:9/15:9/1.85:1/2.35:1
• Color falso, R/G/B/Mono, rayas de cebra, barra de color interna
• Placa de batería V-mount / Gold mount opcional
• Actualización de firmware por USB

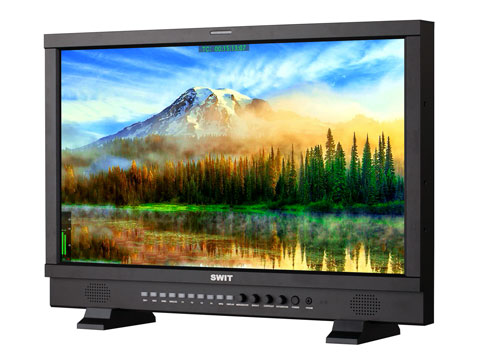

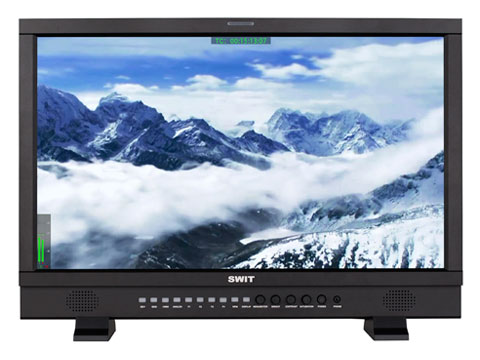

Monitor LCD de estudio Full HD de 23,8 pulgadas

Panel LCD IPS, retroiluminación LED

El S-1243FS incorpora un panel LCD IPS (In-Plane Switching) de 23,8 pulgadas, resolución Full HD 1920×1080 y retroiluminación LED, con un contraste de 1000:1 para una reproducción precisa del color. El ángulo de visión es de 178° en horizontal y 178° en vertical.

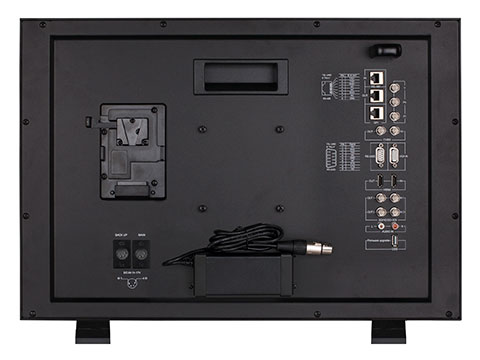

Entradas y salidas multiformato

El S-1243H admite:
2 entradas 2K/3G/HD/SD-SDI
Bucle 2K/3G/HD/SD-SDI ×2
Entrada HDMI ×1
Bucle HDMI ×1
Entrada YUV ×1
Entrada VGA ×1
Entrada CVBS ×1
Bucle CVBS ×1
Entrada RS485 UMD ×1
Salida RS485 UMD ×1
Entrada RS232C UMD ×1
Entrada GPI RS485 ×1
Entrada de audio analógica L/R ×1

Desembedido de audio digital

Visualización de medidores de audio de 2 canales + alarma de audio en SDI/HDMI

El S-1243H admite medidores de audio de 2 canales en las entradas SDI y HDMI. El medidor de audio es de color verde y se vuelve amarillo cuando se supera los -20 dB, y rojo cuando se supera los -9 dB. El audio desincrustado de los canales 1 y 2 se puede emitir a través de la toma de auriculares de 3,5 mm y el altavoz.
Si el valor de audio es demasiado bajo o no hay audio incrustado, se mostrará «MUTE» o «UNLOCKED» en la barra de audio.

Pantalla UMD y Text-Tally

Protocolo TSL 3.1/4.0

El S-1243H es compatible con la visualización UMD y Text-Tally del protocolo TSL 3.1/4.0, con selección de direcciones TSL de 1 a 126 y un máximo de 8 caracteres mostrados. Las entradas UMD se realizan a través del puerto RS485 o RS232C y las salidas a través del puerto RS485.

Actualización de firmware por USB

El S-1243H cuenta con un puerto USB estándar para la actualización del firmware. Los usuarios pueden descargar el archivo de firmware más reciente a una memoria USB e insertarla directamente en el monitor S-1243H para actualizarlo, sin necesidad de conectarlo a un PC.

Múltiples fuentes de alimentación

Adaptador de CA / V-mount / Gold mount

El S-1243H cuenta con una toma XLR de 4 pines para entrada de alimentación de CC de 11-17 V, y una placa de montaje V-mount o Gold mount para uso en exteriores.

Luz TALLY de 3 colores

Señal de entrada RS485

La luz TALLY tiene tres colores: rojo, verde y amarillo. Los usuarios pueden definir los pines del puerto RS485 para controlar las luces TALLY.
