Yamaha MG20XU

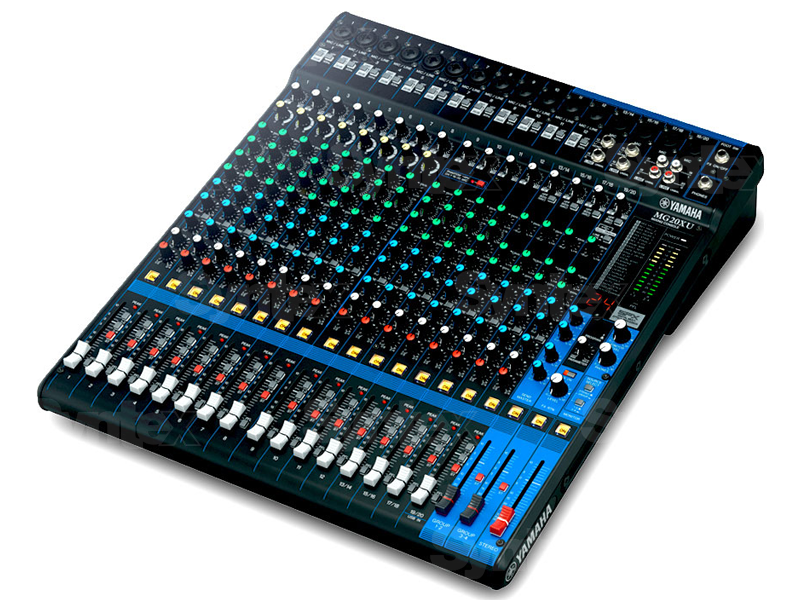

La Yamaha MG20XU es una mesa de mezclas compacta con 20 entradas simultáneas, ideal para actuaciones en directo, grabaciones, conferencias y otros usos. La mesa de mezclas cuenta con 12 canales de entrada combinados mono de micrófono/línea y 4 canales de entrada estéreo de línea, que también se pueden utilizar como entradas mono de micrófono o de línea. También cuenta con una conexión USB y puede proporcionar 2 canales de entrada y 2 de salida a un ordenador con una frecuencia de hasta 24 bits / 192 kHz, lo que resulta ideal para grabar actuaciones en directo, demostraciones y similares.

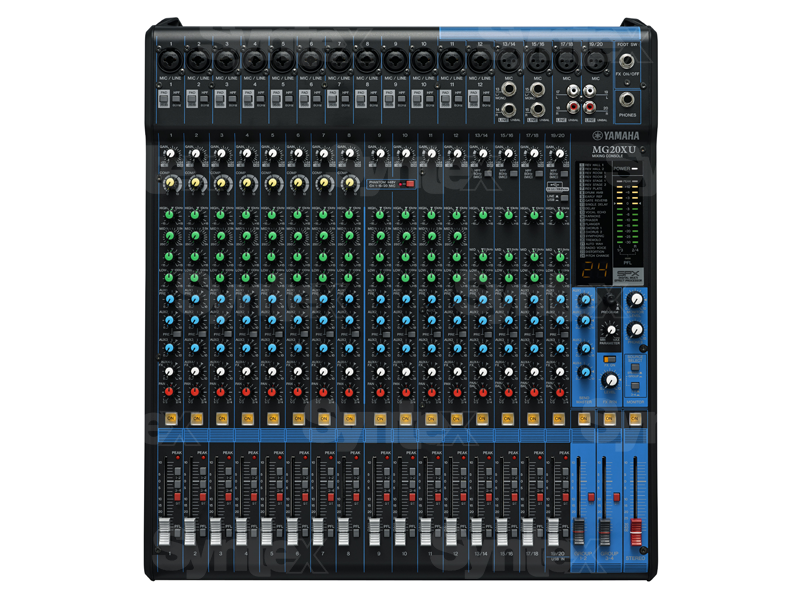

Los canales 1-20 están equipados con preamplificadores de micrófono D-PRE, ecualizador de 3 bandas, control de panorámica y filtro de altas frecuencias, y los canales 1-12 cuentan con un control de frecuencias medias conmutable. Los preamplificadores de micrófono D-PRE cuentan con un circuito Darlington invertido y alimentación fantasma conmutable de 48 V para su uso con micrófonos dinámicos y de condensador. Los canales 1-12 también cuentan con interruptores de atenuación de 26 dB para su uso con fuentes de sonido potentes, como amplificadores de guitarra y batería, y en los canales 1-8 hay disponible un compresor de un solo botón para suavizar la dinámica de las voces y los instrumentos, de modo que encajen mejor en la mezcla.

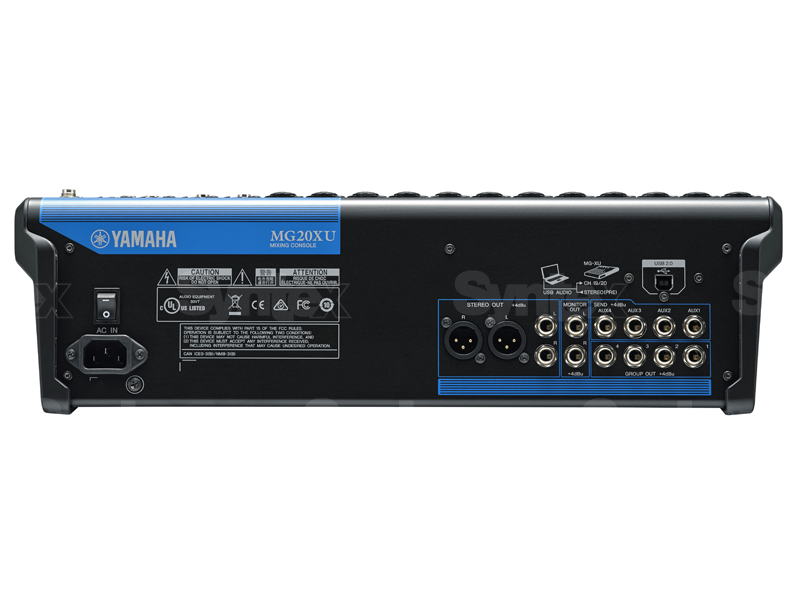

La mesa de mezclas MG20XU cuenta con salidas estéreo XLR y TRS para conectarse a un sistema PA o a altavoces de monitorización. También cuenta con una salida de auriculares de 1/4" con control de nivel para monitorización personal, así como otras salidas estéreo TRS de 1/4" para enviar la señal a altavoces activos, amplificadores o dispositivos como grabadoras digitales.

Cada uno de los canales del MG20XU cuenta con un nivel de envío dedicado al bus de efectos y hay 24 efectos predefinidos entre los que elegir. El nivel general del bus de efectos se controla mediante un control de nivel de señal de retorno de efectos dedicado. Estos efectos, que incluyen reverberación, retardo, phaser, flanger, chorus, trémolo, auto-wah, distorsión y otros, se pueden utilizar para que las voces y los instrumentos encajen mejor en la mezcla. El MG20XU se suministra con un kit de montaje en rack y un cable de alimentación.

• Efectos integrados Algoritmo SPX: 24 programas
• Control de parámetros: 1 pedal: (FX RTN CH On/Off)
• Alimentación fantasma +48 V
• Entradas/salidas digitales USB: Compatible con USB Audio Class 2.0
• Frecuencia de muestreo: USB 2.0: Máx. 192 kHz
• Profundidad de bits: 24 bits
• Canales de entrada: 12 x mono [Mic/Line]
• 4 x Mono/Estéreo [Mic/Line]
• Canales de salida 2 salidas estéreo
• 1 x salida de monitorización
• 1 x salida de auriculares
• 4 x salida auxiliar
• 4 x salida de grupo
• Bus estéreo: 1
• Grupos: 4
• Auxiliar: 4
• Atenuador de 26 dB (mono)
• HPF 80 Hz, 12 dB/oct (mono/estéreo: solo micrófono)
• Umbral del compresor: +22 dBu a -8 dBu
• Relación: 1:1 a 4:1
• Nivel de salida: de 0 dB a 7 dB
• Tiempo de ataque: Aproximadamente 25 ms
• Tiempo de liberación: Aproximadamente 300 ms
• Ecualizador EQ High Gain: +15 dB / -15 dB, frecuencia: 10 kHz Shelving
• EQ Mid Gain (ganancia media del ecualizador): Frecuencia: +15 dB / -15 dB, Frecuencia: Mono 250 Hz a 5 kHz
• Peaking, estéreo 2,5 kHz Peaking
• EQ Low Gain (ganancia baja del ecualizador): +15 dB / -15 dB, frecuencia: 100 Hz, tipo shelving
• LED Peak: se enciende cuando la señal post-EQ alcanza un valor de 3 dB por debajo del nivel de recorte (mono)
• Medidor de nivel: 2 medidores LED de 12 segmentos [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB]
• Distorsión armónica total 0,03 % a +14 dBu (20 Hz a 20 kHz), control GAIN: Min, 0,005 % a +24
• dBu (1 kHz), mando GAIN: Min
• Respuesta en frecuencia +0,5 dB / -1,5 dB (20 Hz a 48 kHz), véase el nivel de salida nominal a 1 kHz, mando
• GAIN: Mín
• Ruido de entrada equivalente -128 dBu (canal de entrada mono, Rs: 150 ohmios, mando GAIN: Máx)
• Ruido de salida residual -102 dBu (STEREO OUT, fader maestro STEREO: Mín)
• Diafonía: -78 dB
• Requisitos de alimentación: CA de 100 a 240 VCA, 50/60 Hz
• Consumo de energía: 36 W

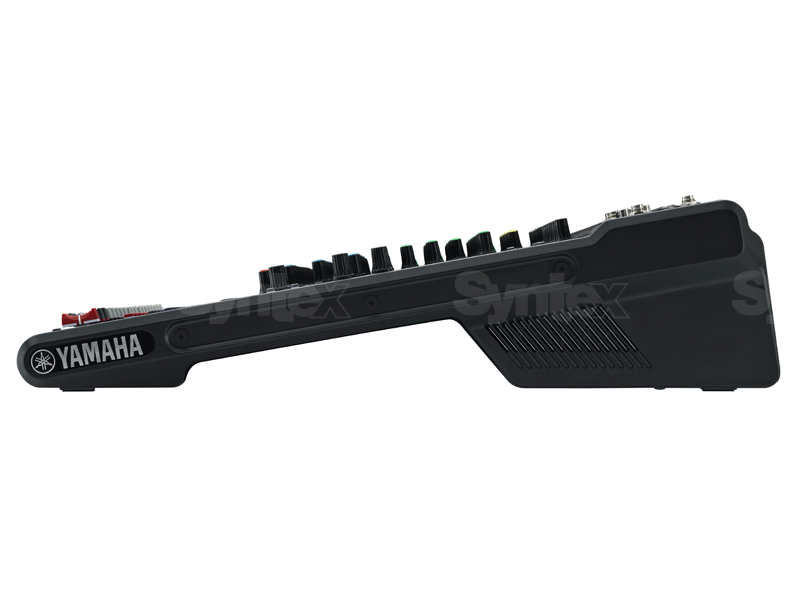

• Dimensiones: 17,5 x 5,1 x 19,7" / 444 x 130 x 500 mm. Peso neto: 15,7 lb / 7,1 kg
