Blackmagic Design ATEM 1 M/E Constellation HD

La familia de mesas de mezcla ATEM Constellation HD ofrece un modelo de 1 M/E con 10 entradas 3G-SDI, un modelo de 2 M/E con 20 entradas 3G-SDI y una variante de 4 M/E con 40 entradas 3G-SDI. Todas las versiones están equipadas con la función de conversión de estándares en las entradas SDI, cuatro instancias de la función de croma y un efecto DVE en cada bus, un reproductor multimedia, etc. Tampoco faltan la salida USB-C en modo cámara web, la interfaz de mezcla interna Fairlight con soporte para hasta 156 canales en la variante de 4 M/E (que también ofrece una interfaz MADI), el panel de control de hardware en el panel frontal, que incluye una pantalla LCD y botones LED, un puerto Ethernet para control remoto y aplicaciones para Windows/macOS.... A la venta a partir del 4/5 de 2022.

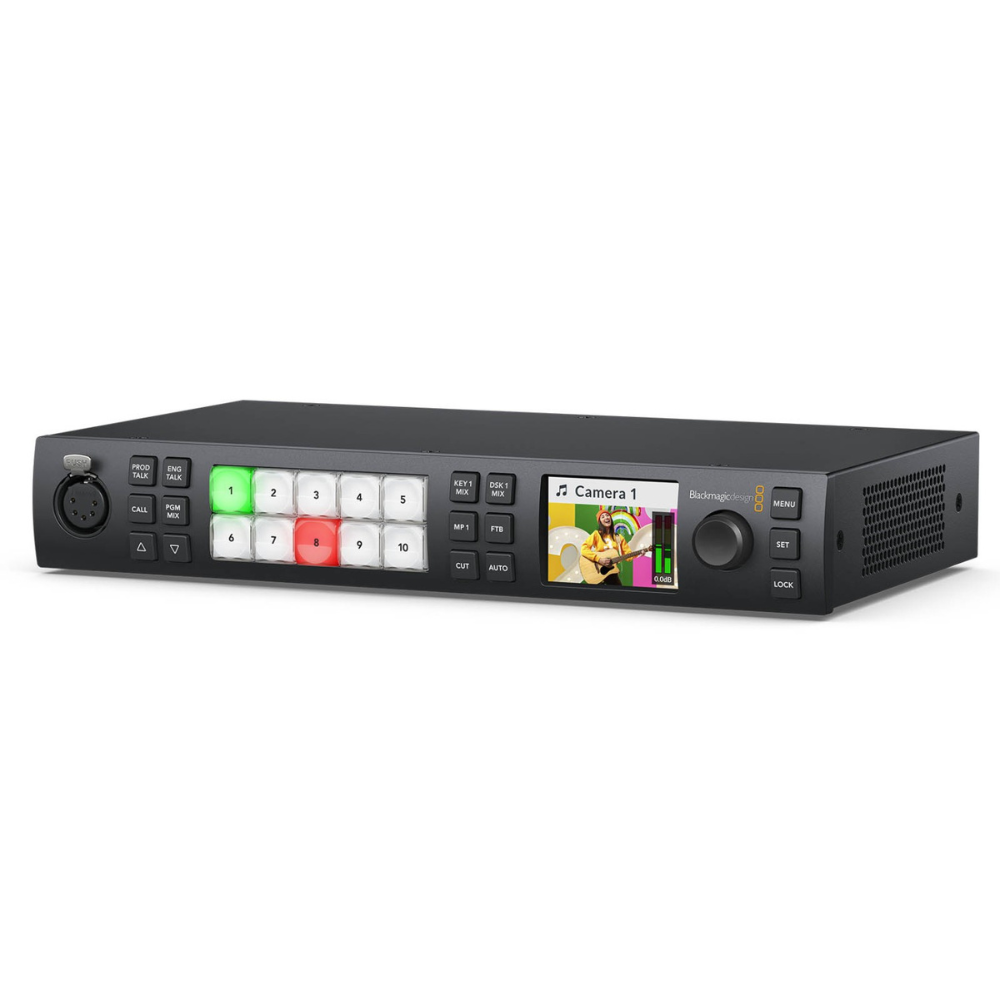

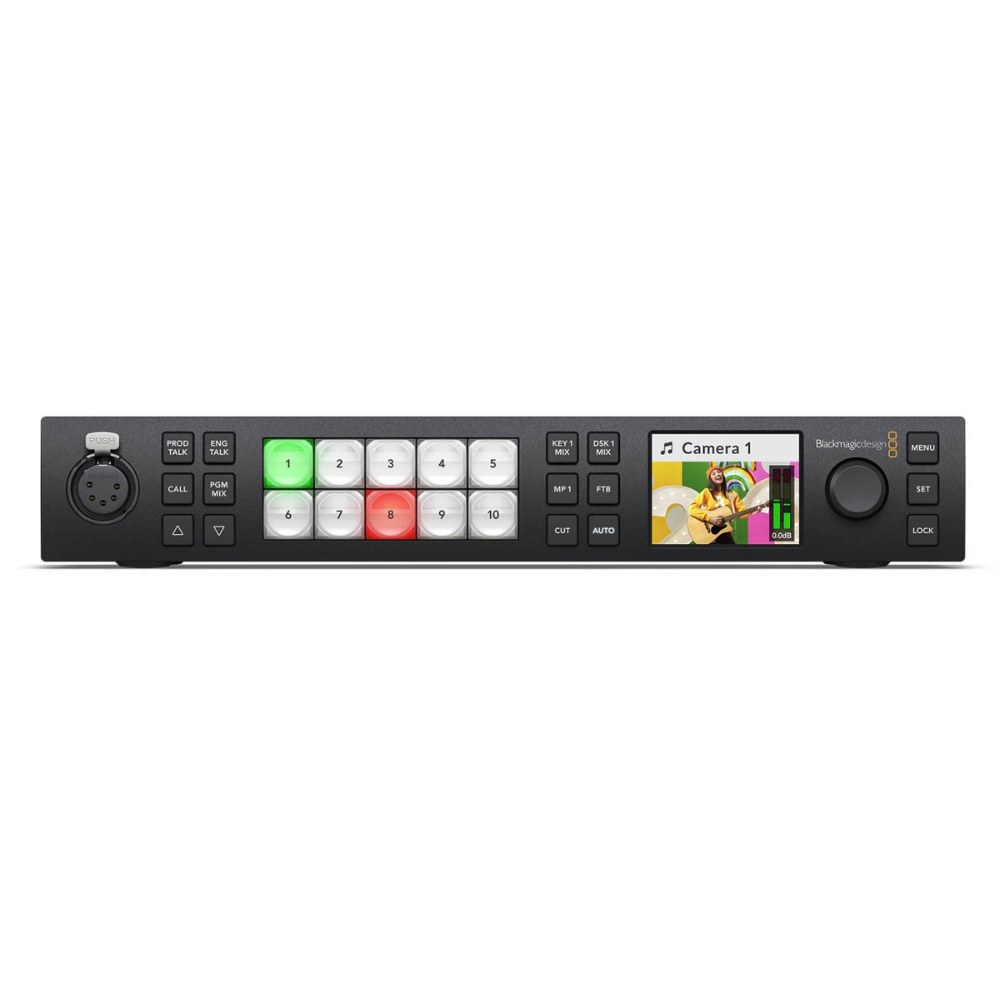

Las consolas de control cuentan con un panel de control en la parte frontal (por ejemplo, para configurar el equipo durante la instalación, gestionar programas menos complejos, etc.) y una pantalla LCD para previsualizar el vídeo o navegar por los menús del equipo. Su diseño compacto es una gran ventaja para las retransmisiones en directo; el panel trasero cuenta con entradas 3G-SDI, salidas 3G-SDI, una interfaz de audio balanceada y un puerto Ethernet para el control remoto. El modelo superior, el 4 M/E, añade además un puerto serie RS-422 y una interfaz de audio digital MADI.

Interfaz 3G-SDI
La familia de mesas de regidor ATEM Constellation HD ofrece modelos con hasta 40 entradas 3G-SDI independientes con conversión ascendente/cruzada, lo que permite convertir una fuente de vídeo 1080p al estándar seleccionado. Las consolas disponen también de un gran número de salidas de vídeo 3G-SDI independientes: incluso la variante más pequeña, la 1 M/E, cuenta con seis salidas 3G-SDI. El modelo 2 M/E ofrece 12 salidas 3G-SDI y el 4 M/E, hasta 24 salidas 3G-SDI. Las salidas se pueden utilizar para el enrutamiento de entradas y fuentes de vídeo internas, para la grabación ISO, etc. La señal de las salidas SDI contiene código de tiempo (RP-188), audio (bus de programa), comandos para el control remoto de cámaras, comandos de señalización y talkback.

Multiview
Las funciones multiview integradas permiten monitorizar varias fuentes de vídeo en un único monitor. Las salidas multiview independientes (1 en el modelo de 1 M/E, 2 en el de 2 M/E y 4 en el de 4 M/E) permiten visualizar cualquier fuente de señal externa o interna en un modo de 4, 7, 10, 13 o 16 ventanas simultáneas. Por supuesto, también se muestra información adicional, incluidos medidores VU o indicaciones de señal.

Talkback
Entre las funciones de comunicación se incluyen un conector XLR de 5 pines para la conexión directa de auriculares y una interfaz RJ-12 para sistemas de talkback estándar como ClearCom o RTS. Las funciones de comunicación son totalmente configurables; además, se pueden utilizar los canales SDI 15 y 16 para la comunicación bidireccional con las cabinas de cámara, o los canales 13 y 14 para la comunicación con los equipos técnicos.

Banco de datos multimedia
La memoria interna almacena gráficos RGBA y animaciones con calidad de emisión, que se pueden reproducir mediante dos o cuatro reproductores multimedia dedicados. Se pueden almacenar 20 imágenes estáticas y animaciones de hasta 200 fotogramas en el modelo 1 M/E, 40 y 400 en el 2 M/E y 60 y 600 en la variante 4 M/E.

Efectos y crenaje
El fabricante también ha pensado en los creadores de estudios virtuales: el ATEM Constellation HD ofrece módulos de croma ATEM Advanced Keyer para un croma de alta calidad en los modos Chroma y Luma. El sistema de croma es muy potente y ofrece funciones para la eliminación automática del fondo de croma, el ajuste de los bordes de la máscara, la corrección del color del primer plano, etc. El modelo 1 M/E ofrece 4 instancias de ATEM Advanced Keyer, frente a las 8 y 16 de las versiones 2 M/E y 4 M/E.

Las consolas ATEM Constellation ofrecen además una amplia gama de efectos de fundido nativos con parámetros totalmente configurables, incluyendo la duración del fundido, el color y el ancho del borde, la posición o la dirección del movimiento. La oferta de efectos se completa con fundidos DVE, que se pueden combinar con reproductores de medios internos.

Además de los efectos DVE en los buses M/E, los modelos 2 M/E y 4 M/E también ofrecen un potente procesador SuperSource multicapa con 4 capas DVE y un fondo que se puede utilizar como fuente de señal adicional. Para cada una de las capas se puede utilizar cualquier entrada de vídeo, y los usuarios pueden seleccionar los fondos de una biblioteca de medios. SuperSource es la herramienta ideal para crear entrevistas en formato «imagen en imagen» sin necesidad de utilizar los módulos DVE principales, que quedan así disponibles para otros fines. ¡El modelo superior, el ATEM Constellation 4 M/E, ofrece incluso dos procesadores SuperSource totalmente independientes!

Fairlight
La interfaz Fairlight integrada permite realizar ajustes muy complejos en el aspecto sonoro de los programas en directo. La mesa de mezclas interna admite la increíble cifra de 156 canales, algo sin precedentes en el ámbito de las salas de control para la gestión de retransmisiones en directo. La fuente de los canales de audio son las entradas SDI o, en el caso de la variante 4 M/E, la interfaz MADI. Cada entrada dispone de funciones para ajustar la dinámica y la respuesta de frecuencia mediante un compresor/limitador/expansor/puerta o un ecualizador paramétrico de seis bandas; la posibilidad de enrutar la señal es, por supuesto, una característica estándar. Como fuentes de audio adicionales pueden utilizarse dispositivos conectados a las entradas analógicas, el micrófono de un auricular de comunicación o reproductores multimedia. La mezcla de audio se realiza mediante la mesa de control de software ATEM Software Control o una mesa compatible con el protocolo Mackie.

Panel de control de software ATEM
La aplicación ATEM Software Control Panel proporciona un control total de la sala de control y está incluida en el precio. Las distintas secciones del programa facilitan el control de las cámaras, la mezcla de audio, la gestión de medios, la programación de macros e incluso el control remoto de las grabadoras de disco HyperDeck. Además, es posible guardar el estado de la sala de control en formato XML y realizar copias de seguridad de los datos de vídeo internos.

A diferencia de muchos productos de la competencia, todas las funciones mencionadas anteriormente están incluidas en el precio básico del producto. No es necesario pagar ninguna cuota de licencia ni cuotas periódicas adicionales: las funciones avanzadas de la mesa de regiduría, incluyendo multiview, SuperSource, efectos DVE o las unidades de croma ATEM Advanced Keyer, están siempre a disposición de los usuarios.

Características básicas de las consolas ATEM Constellation HD

• Diseño moderno con controles en el panel frontal
• Hasta 40 entradas 3G-SDI con conversión de formato
• Hasta 24 salidas 3G-SDI
• Hasta 4 vistas múltiples independientes con disposición seleccionable
• Efectos DVE y de fundido
• Hasta 4 efectos DVE
• Talkback compatible con ClearCom y RTS
• Base de datos interna de medios para imágenes fijas y animaciones
• Efecto de croma ATEM Advanced Chroma Key para eliminar fondos verdes/azules
• 4 claves ATEM Advanced Chroma en el bus M/E
• Interfaz 3G-SDI compatible con los estándares HD habituales, incluidos 720p, 1080i y 1080p
• Mezclador Fairlight integrado para procesar hasta 156 canales
• Aplicación gratuita para control remoto
• Compatible con las consolas de hardware opcionales de la serie ATEM
• Todas las funciones incluidas en el precio, sin costes adicionales
• Salida de vídeo a través de la interfaz USB-C en modo cámara web
