Blackmagic Design ATEM Constellation 8K

ATEM Constellation 8K es una mesa de regiduría Ultra HD con un equipamiento excepcional, que cuenta con 4 canales M/E, 40 entradas 12G-SDI, 24 salidas 12G-SDI, 4 unidades de efectos DVE, 16 módulos de croma, 4 reproductores multimedia, 4 salidas multivisión, 2 unidades SuperSource y conversión de estándares en cada entrada. ¡Gracias a la combinación de estas características, la unidad de producción también es capaz de funcionar en resolución 8K!

ATEM Constellation 8K es una mesa de regiduría Ultra HD con un equipamiento excepcional, que cuenta con 4 canales M/E, 40 entradas 12G-SDI, 24 salidas 12G-SDI, 4 unidades de efectos DVE, 16 módulos de croma, 4 reproductores multimedia, 4 salidas multivisión, 2 unidades SuperSource y conversión de estándares en cada entrada. ¡Gracias a la combinación de estas características, la unidad de producción es capaz de funcionar también en resolución 8K!

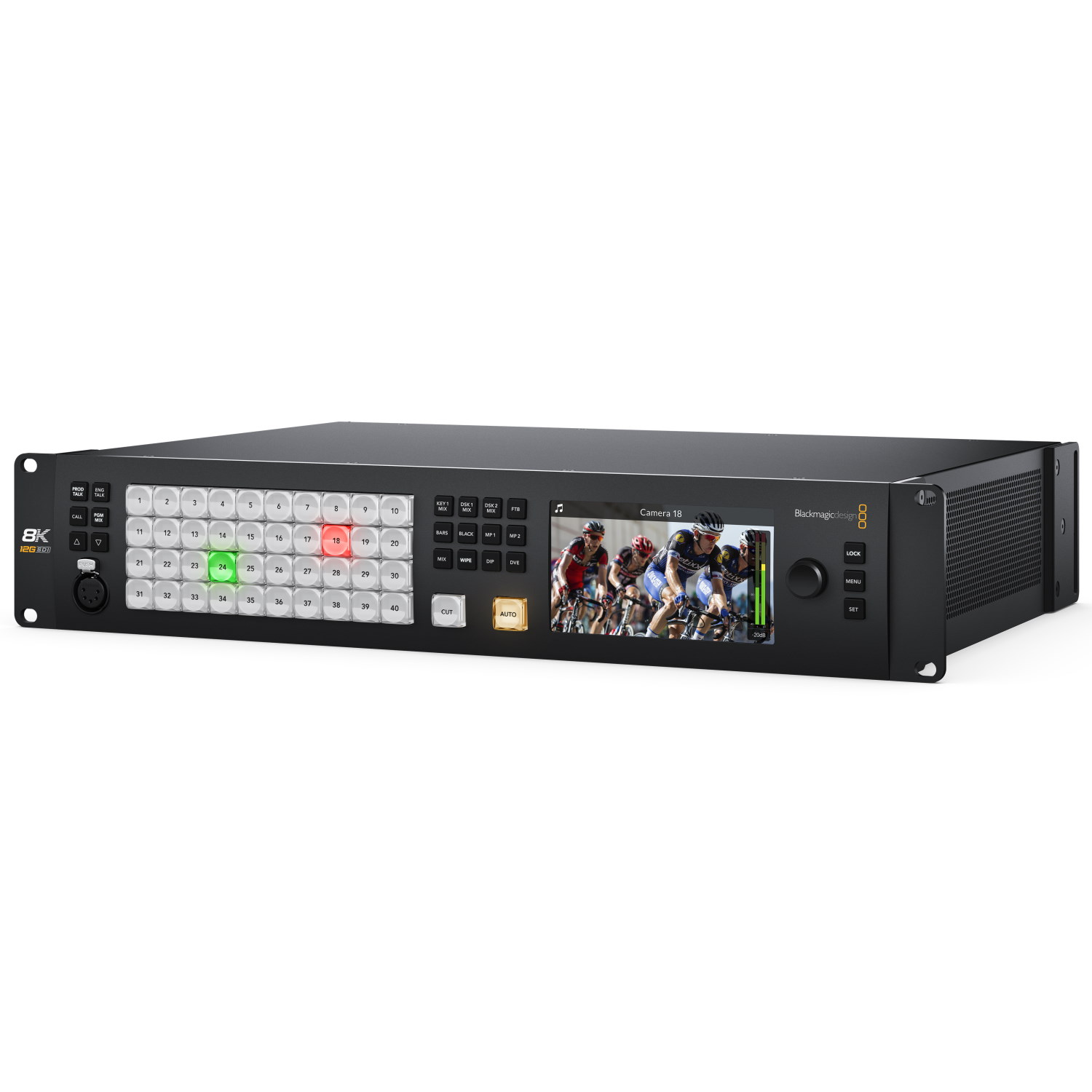

Panel frontal
El cuerpo de la unidad de control, de 2 RU de altura, cuenta en su panel frontal con un completo panel de control (por ejemplo, para el manejo durante la instalación) y una gran pantalla LCD para previsualizar programas o navegar por el menú del dispositivo. A pesar de sus reducidas dimensiones, el panel trasero está equipado con 40 entradas 12G-SDI / 24 salidas auxiliares 12G-SDI, además de entradas de audio balanceadas, interfaz de red y puerto RS-422, así como entradas de audio digital en formato MADI para la interfaz de mezcla interna Fairlight.

A través de la interfaz del panel frontal, es posible controlar la unidad ATEM Constellation sin restricciones en los modos PGM/PVW y Cut Bus. Los botones son de la misma calidad que los de las consolas de control de tamaño completo y permiten activar efectos de fundido, unidades de croma upstream/downstream, reproductores multimedia y fundidos a negro. El resto de funciones del dispositivo se acceden a través del menú que se muestra en la pantalla LCD del panel frontal.



Entradas/salidas
Los usuarios de la sala de control pueden utilizar 40 entradas 12G-SDI independientes, cada una con conversión Up y Cross. Esto permite no solo conectar 40 fuentes de vídeo diferentes con una resolución de hasta 2160p60, sino también convertir señales de 1080p y Ultra HD a una resolución de 8K. ¡En el modo 8K se puede trabajar con hasta 10 fuentes de vídeo 8K en formato 4320p60 en modo Quad-Link 12G-SDI!

Además, la mesa de mezclas ATEM Constellation 8K está equipada con 24 salidas 12G-SDI con la posibilidad de emitir cualquier entrada SDI externa o cualquier fuente de señal interna. Las salidas 12G-SDI incluyen audio incrustado, código de tiempo según RP-188, comandos de control para cámaras, bus mix-minus, comandos de señalización y canal de comunicación.



Multivisión 8K
Las funciones multivisión integradas permiten monitorizar varias fuentes de vídeo en un único monitor. Cuatro salidas multivisión independientes permiten visualizar cualquier fuente de señal externa o interna en un modo de 4, 7, 10, 13 o 16 ventanas simultáneas; al cambiar al modo 8K, pueden formar una salida multivisión 8K a resolución completa. Por supuesto, también se muestra información adicional, incluidos medidores VU o indicaciones de señal.



Efectos
ATEM Constellation 8K ofrece además una amplia gama de efectos de fundido nativos en 8K con parámetros totalmente configurables, incluyendo la duración de la transición, el color y el ancho del borde, la posición o la dirección del movimiento. La oferta de efectos se complementa con transiciones DVE, que se pueden combinar con reproductores multimedia internos.

La memoria interna almacena gráficos RGBA y animaciones con calidad de emisión, que se pueden reproducir mediante dos reproductores multimedia dedicados. Se pueden almacenar 24 imágenes estáticas con resolución 8K o hasta 64 con resolución Ultra HD en la máxima calidad. Las animaciones admiten 100 imágenes 8K, 400 Ultra HD o hasta 1600 imágenes con resolución HD 1080.

El fabricante también ha pensado en los creadores de estudios virtuales: ATEM Constellation ofrece 16 módulos de croma ATEM Advanced Keyer para un croma de alta calidad en los modos Chroma y Luma. El sistema de croma es muy potente y ofrece funciones para la eliminación automática del fondo de croma, el ajuste de los bordes de la máscara, la corrección del color del primer plano, etc. En el modo 8K hay disponibles cuatro unidades de croma independientes ATEM Advanced Keyer que funcionan a resolución 8K completa.



Talkback
Entre las funciones de comunicación se incluyen un conector XLR de 5 pines en el panel frontal para la conexión directa de auriculares, así como una interfaz RJ-12 en el panel trasero para sistemas de talkback estándar como ClearCom o RTS. Las funciones de comunicación son totalmente configurables; además, se pueden utilizar los canales SDI 15 y 16 para la comunicación bidireccional con las posiciones de cámara, y los canales 13 y 14 para la comunicación con los equipos técnicos.

Fairlight
La interfaz Fairlight integrada permite realizar ajustes muy complejos en el aspecto sonoro de los programas en directo. La mesa de mezclas interna admite la increíble cifra de 156 canales, lo que supone un nuevo récord en el ámbito de las salas de control para la gestión de retransmisiones en directo. Las entradas SDI son la fuente de 80 canales, mientras que 64 canales se pueden conectar mediante la interfaz MADI. Cada entrada dispone de funciones para ajustar la dinámica y la respuesta de frecuencia mediante un compresor/limitador/expansor/puerta o un ecualizador paramétrico de seis bandas; la posibilidad de enrutar la señal es, por supuesto, una característica estándar. Como fuentes de sonido adicionales pueden utilizarse dispositivos conectados a las entradas analógicas, el micrófono de un auricular de comunicación o reproductores multimedia. La mezcla de audio se realiza mediante la mesa de control ATEM Software Control, una mesa compatible con el protocolo Mackie o el panel Fairlight Audio Console.



Panel de control de software ATEM
La aplicación ATEM Software Control Panel proporciona un control total sobre la regiduría y está incluida en el precio. Las distintas secciones del programa facilitan el control de las cámaras, la mezcla de audio, la gestión de medios, la programación de macros e incluso el control remoto de las grabadoras de disco HyperDeck. Además, es posible guardar el estado de la regiduría en formato XML y realizar copias de seguridad de los datos de vídeo internos.

A diferencia de muchos productos de la competencia, todas las funciones mencionadas anteriormente están incluidas en el precio básico del producto. No es necesario pagar ninguna cuota de licencia ni cuotas periódicas adicionales: las funciones avanzadas de la sala de control, incluyendo multivisión, SuperSource, efectos DVE o las unidades de croma ATEM Advanced Keyer, están siempre a disposición de los usuarios.
