Blackmagic Design Teranex Mini SDI to DisplayPort 8K HDR

El Teranex Mini SDI to DisplayPort 8K HDR es una solución avanzada para la monitorización de vídeo 8K en dispositivos con interfaz DisplayPort, que incluye compatibilidad con HDR, correcciones 3D LUT, funciones de medición y calibración de monitores. El producto está destinado a profesionales de los sectores cinematográfico y televisivo, y aprovecha las ventajas de la nueva generación de monitores de alto rendimiento, como el Apple Pro Display XDR.

El Teranex Mini SDI to DisplayPort 8K HDR es una solución avanzada para la visualización de vídeo 8K mediante monitores de ordenador con interfaz DisplayPort, como el nuevo monitor Pro Display XDR. A diferencia de los convertidores habituales, este producto es capaz de utilizar sondas de calibración de otros fabricantes y también de mostrar la salida de funciones para la medición de la señal, incluyendo la forma de onda, el histograma o el vectorscopio. Se trata de una solución ideal para estudios de cine o centros de televisión que requieren soluciones profesionales, pero asequibles, para la visualización de vídeo. Otra ventaja es su elegante diseño, que incluye una pantalla LCD para la visualización de la señal y la configuración sencilla del dispositivo.

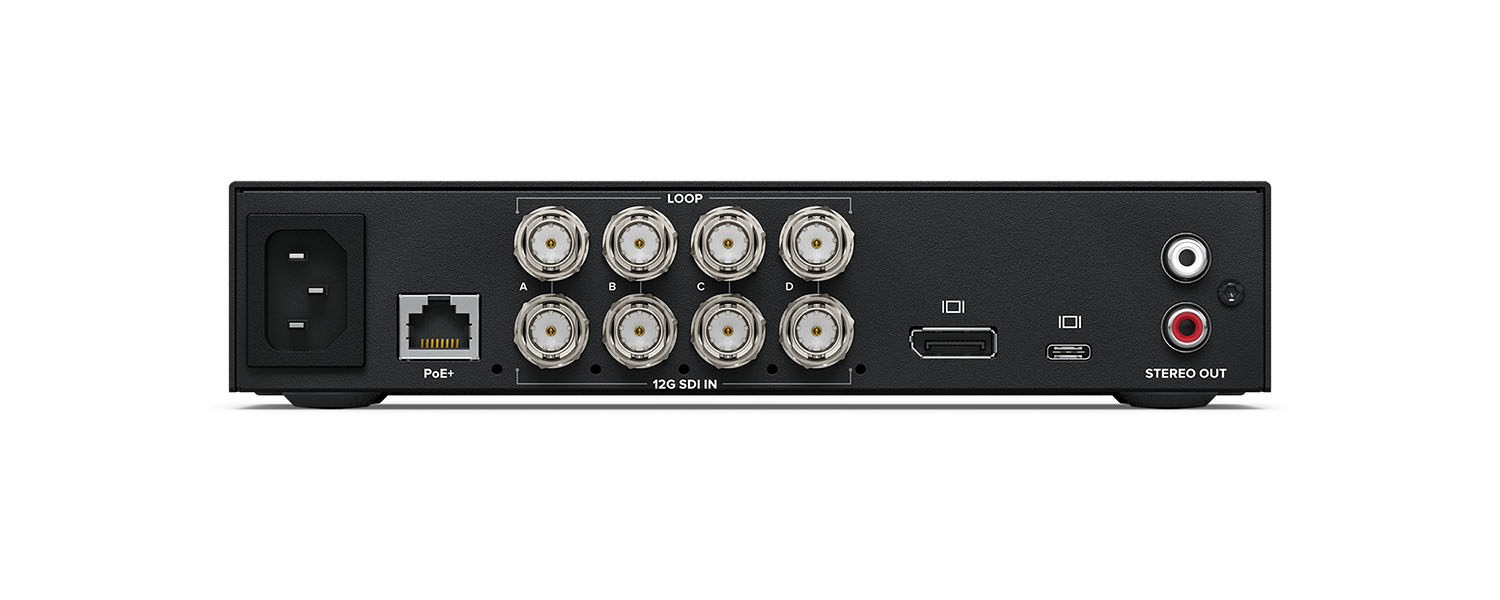

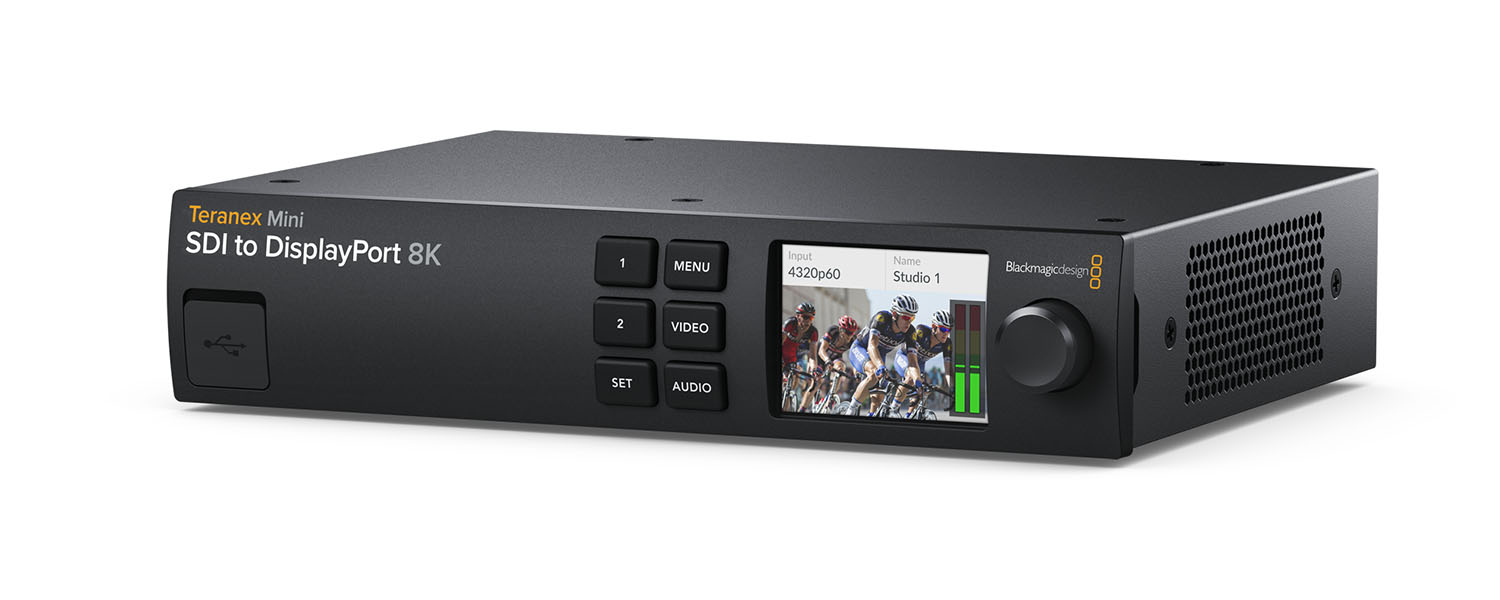

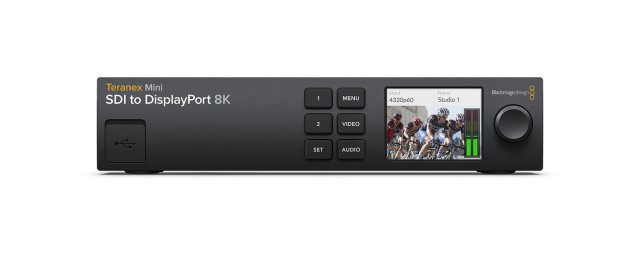

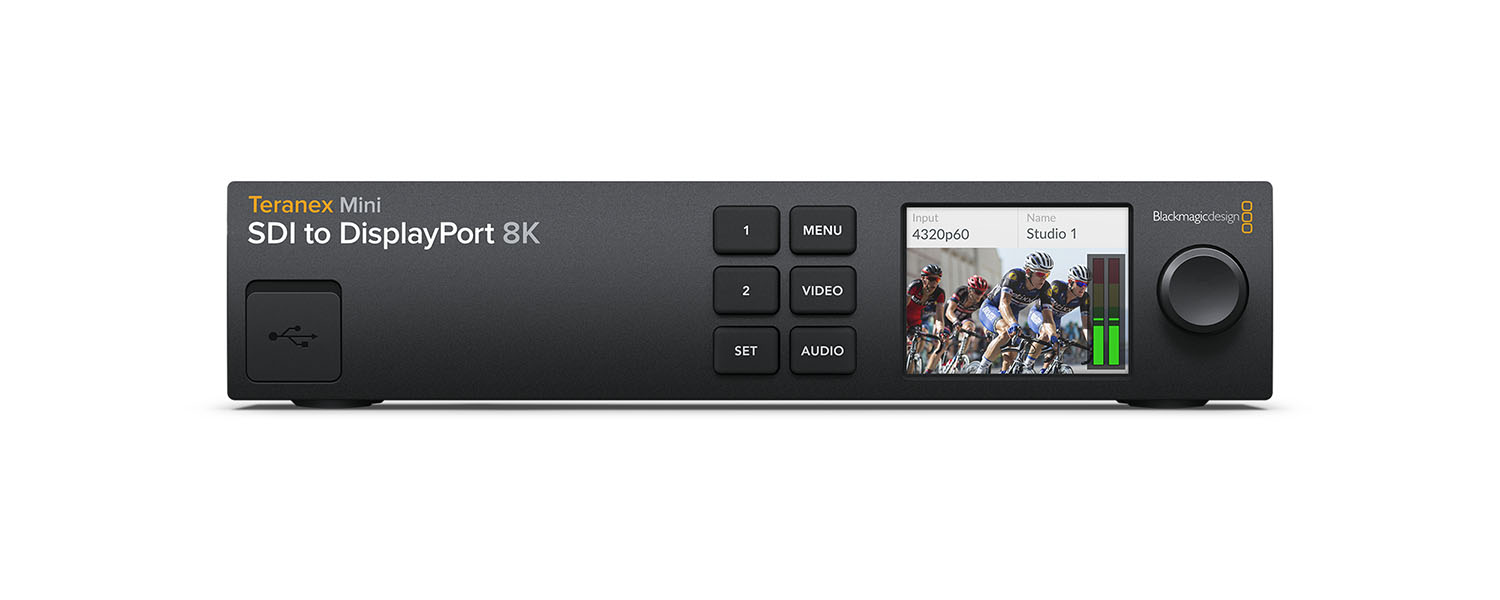

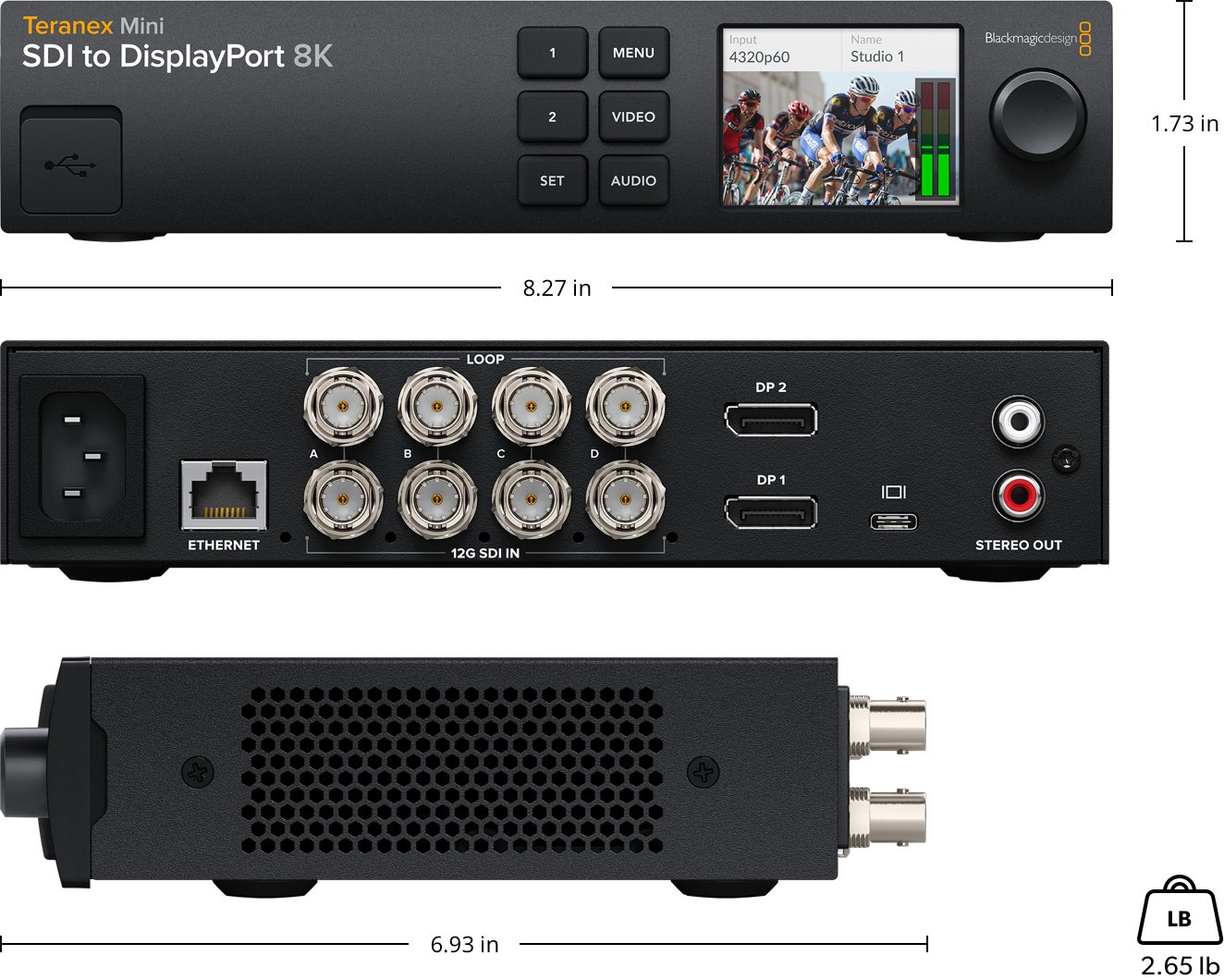

El panel frontal alberga los controles y una pantalla a color para visualizar la señal presente en la entrada de vídeo, los medidores de audio y el indicador de formato de vídeo. El panel trasero ofrece una interfaz Quad Link 12G-SDI compatible con los estándares HD, Ultra HD y 8K. Tampoco faltan dos conectores DisplayPort: uno estándar y otro tipo USB-C para los nuevos monitores, como el Pro Display XDR. La función integrada para cambiar la resolución de vídeo garantiza la presencia de una señal de vídeo correcta para el monitor conectado a la interfaz DisplayPort.

La visualización previa de la señal HDR SDI en monitores DisplayPort compatibles es posible gracias a la compatibilidad con los formatos PQ y Hybrid Log Gamma (HLG) según las normas ST2108-1, ST2084 y ST425. La norma ST425 define dos nuevos bits en el identificador VPID que determinan las características de transmisión SDR, HLG o PQ. La norma ST2108-1 especifica el método de transmisión de metadatos HDR estáticos o dinámicos a través de SDI. También se incluye compatibilidad con ST2082-10 para fuentes 12G-SDI y ST425 para fuentes 3G-SDI. Se admiten los espacios de color Rec.2020 y Rec.709, así como el 100 % del espacio DCI-P3.

Para evaluar la compatibilidad de la imagen con las normas de emisión, es posible visualizar dos herramientas de medición independientes en modo superpuesto sobre la imagen. Los usuarios pueden modificar su posición, tamaño y grado de transparencia, y elegir entre las funciones de visualización de la forma de onda, el vectoscopio y los componentes RGB/YUV, que pueden servir para verificar las correcciones de color y la compatibilidad de la grabación con las normas de emisión. Tampoco falta la visualización del histograma para controlar la distribución de los niveles de brillo y los sobreexpuestos o subexpuestos.

El Teranex Mini SDI to DisplayPort 8K HDR ofrece correcciones 3D LUT de 33 puntos; además, es posible calibrar las pantallas conectadas mediante sondas de calibración de otros fabricantes conectadas a la interfaz USB. El convertidor realiza un análisis y crea automáticamente datos 3D LUT para suprimir la inconsistencia en la representación del color entre diferentes monitores. Se pueden importar dos tablas 3D LUT independientes con la posibilidad de alternar entre ellas desde el panel frontal. Entre las sondas de calibración USB compatibles se encuentran SpectraCal C6, X-Rite i1 Display Pro y Klein K10-A.

La entrada Quad-Link 12G-SDI pasiva es compatible con todos los estándares de vídeo habituales, incluidos 50p, 59,94p y 60p en resolución 720p. Las resoluciones HD entrelazadas de 1080i incluyen 50i, 59,94i y 60i; en los estándares 1080p, 1080PsF y 2160p se admiten todas las frecuencias de fotogramas desde 23,98 hasta 60 fps. Los estándares cinematográficos 2K y 4K DCI son compatibles en un rango de frecuencias de fotogramas de 23,98p a 60p; los modos 8K incluyen 4320p23,98, 24, 25, 29,97, 50 y 59,94. El convertidor también convierte automáticamente entre los modos 2SI y Square Division y es compatible con los modos Level A y Level B en la interfaz 3G-SDI y con los modelos de color YUV o RGB en SDI.

Gracias a sus patas de goma, el convertidor puede colocarse, por ejemplo, sobre mesas de trabajo; el marco opcional Teranex Mini Rack Shelf permite su montaje en armarios de equipos.
