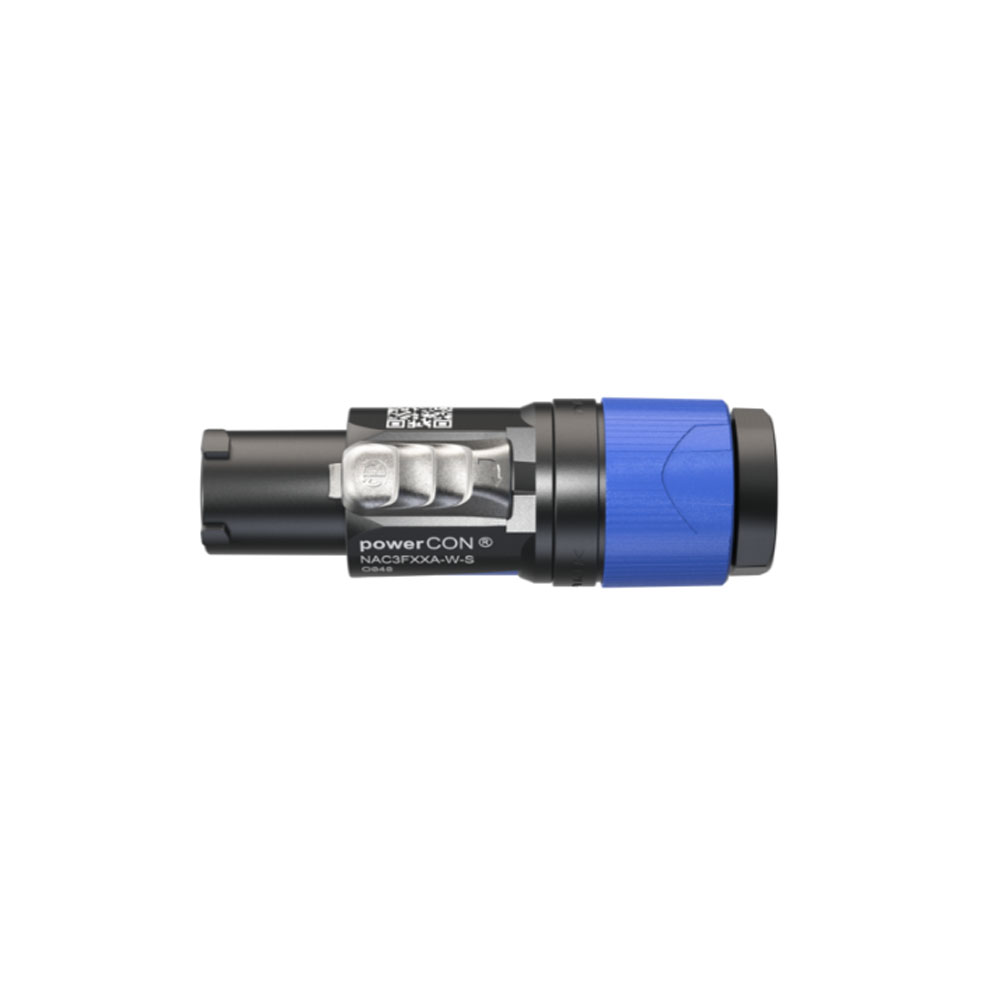

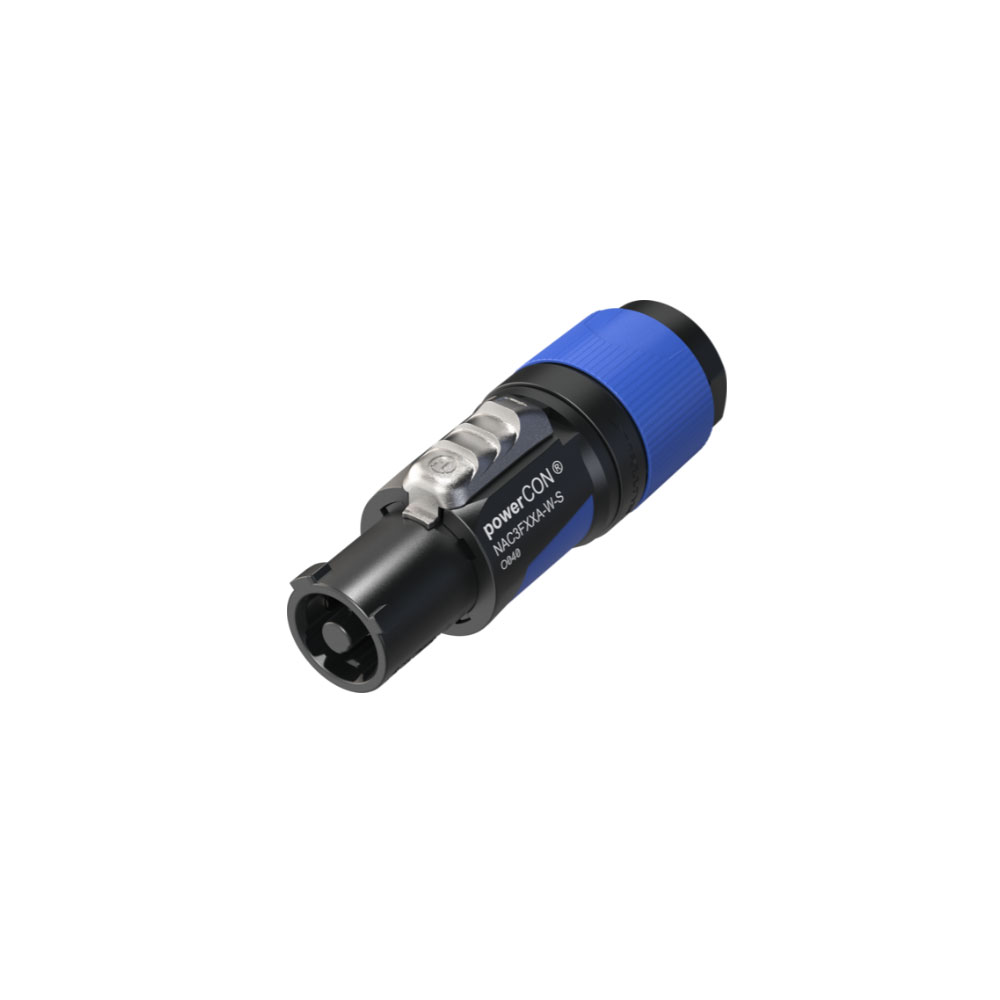

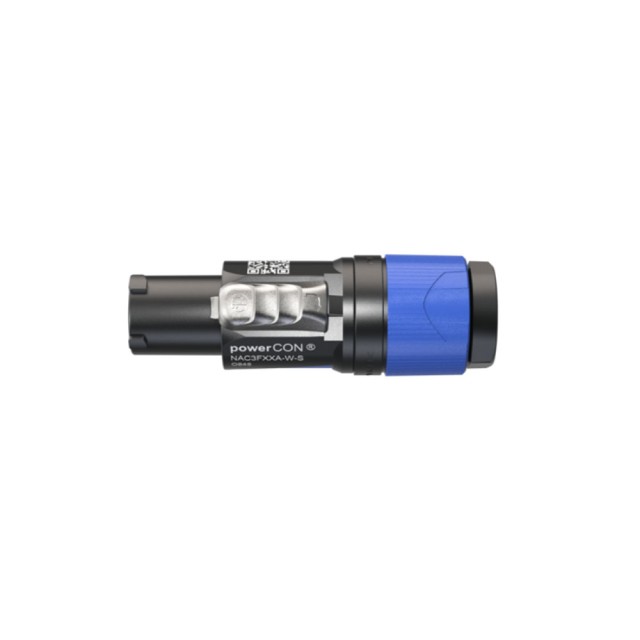

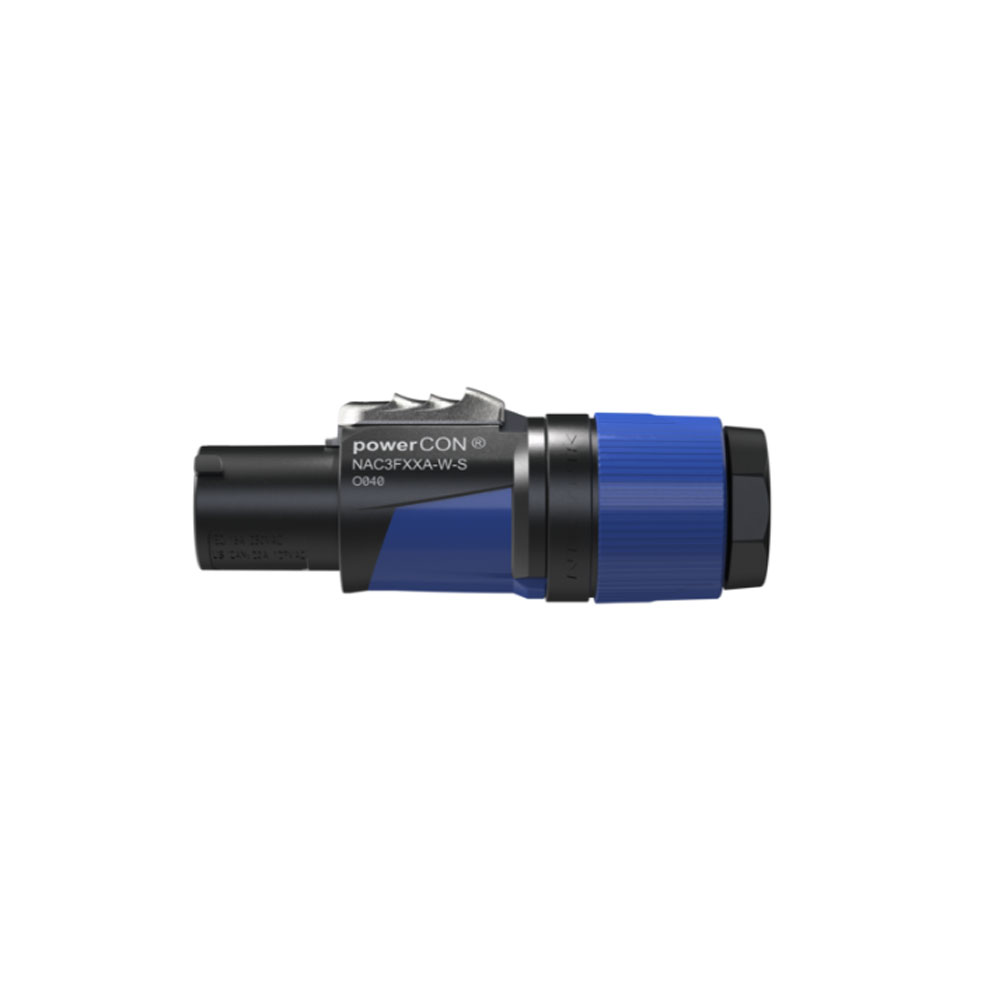

Neutrik NAC3FXXA-W-S

Conector de cable de red con cierre, con llave y código de colores (azul) para la conexión de alimentación, bornes de tornillo, para cables de 6-12 mm de diámetro.

Cumple con la norma IEC EN 60320-1 | Homologado para conjuntos de cables según la norma IEC EN 60799:2021

El PowerCON FXXA/FXXB es un conector de alimentación monofásico (de 3 conductores) con bloqueo, capaz de interrumpir el circuito cuando se conecta a tomas de corriente de la serie XX de powerCON. Sustituye a los conectores de consumo en todos aquellos casos en los que se requiere una solución muy robusta, combinada con un dispositivo de bloqueo que garantice una conexión de alimentación segura.

Características y ventajas

• Certificado según IEC EN 60320-1 / UL 60320-1 / CSA C22.2 n.º 60320-1, por lo que es aceptado como componente de conjuntos de cables según IEC 60799 / UL 817 y de equipos según IEC 62368-1
• Diseño ergonómico con cubierta moldeada antideslizante de dos componentes
• Versiones de alimentación (azul) y de salida (gris) con codificación diferente para evitar la posibilidad de conexión cruzada
• Exclusiva carcasa de bloqueo NEUTRIK y alivio de tracción para cables de 6 a 12 mm de diámetro
• Fácil montaje, ya que el alivio de tracción se bloquea mecánicamente con el inserto y se alinea con la carcasa
• El estándar de calidad superior de NEUTRIK, extraordinariamente robusto y fiable
• Sistema de bloqueo giratorio sencillo y fiable. Protección mejorada contra el doblez gracias al pasacables de dos componentes.

Información técnica
Producto
Nombre - NAC3FXXA-W-S
Serie de conectores: powerCON azul/gris
Características eléctricas
Resistencia de los contactos: ≤ 2 mΩ
Rigidez dieléctrica - > 3 kVac (tras ciclos de acoplamiento)
Resistencia de aislamiento - > 10 GΩ (inicial)
Número de contactos eléctricos: 2 + PE
Tensión nominal Europa - EN 60320-1: 16 A 250 V CA, CBC
Clasificación EE. UU. / Canadá - cUL 60320-1: 20 A 127 V CA, CBC
Características mecánicas
Diámetro exterior del cable: 6 - 12 mm
Vida útil: normalmente 5000 ciclos de conexión
Sección de los conductores (mm²) - 1,5 - 2,5 mm²
Sección de los conductores (AWG) - 16 - 12 AWG
Dispositivo de bloqueo: cierre giratorio
Terminación: bornes de tornillo
Material
Recubrimiento de los contactos: Ag
Contactos: aleación de cobre
Inserto: poliamida (PA6.6)
Elemento de fijación: fundición de zinc
Carcasa: poliamida (PA6) / TPE
Alivio de tracción: poliquetona
Carcasa: polipropileno / TPE
Características ecológicas
Rango de temperatura: de -33 °C a +80 °C
Grado de protección - IP20
Inflamabilidad según UL94 - V-0
